Мультивибратор с регулируемой частотой (патент 292222)
Мультивибратор с регулируемой частотой (патент 292222)
Показать все

Реферат

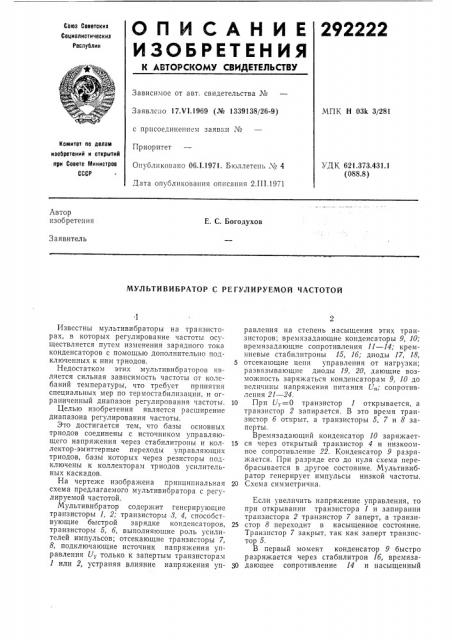

О П И С А Н И Е 292222

ИЗОЬЕЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СЬюа Соеетскиз

Социалистическил

Республик

Зависимое от авт. свидетельства ¹

МПК Н 03k 3/281

Заявлено 1?Х1.1969 (№ 1339138/26-9) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликования описания 2.III.1971

УДК 621.373.431.1 (088.8) Автор изобретения

Е. С. Богодухов

Заявитель

МУЛЬТИВИБРАТОР С РЕГУЛИРУЕМОЙ ЧАСТОТОЙ

Если увеличить напряжение управления, то при открывании транзистора I и запирании транзистора 2 транзистор 7 заперт, а транзи25 стор 8 переходит в насыщенное состояние.

Транзистор 7 закрыт, так как заперт транзистор 5.

В первый момент конденсатор 9 быстро разряжается через стабилитрон 1б, времяза30 дающее сопротивление 14 и насыщенный

Известны мультивибраторы на транзисторах, в которых регулирование частоты осуществляется путем изменения зарядного тока конденсаторов с помощью дополнительно подключенных к ним триодов.

Недостатком этих мультивибраторов является сильная зависимость частоты от колебаний температуры, что требует принятия специальных мер по термостабилизации, и ограниченный диапазон регулирования частоты.

Целью изобретения является расширение диапазона регулирования частоты.

Это достигается тем, что базы основных триодов соединены с источником управляющего напряжения через стабилитроны и коллектор-эмиттерные переходы управляющих триодов, базы которых через резисторы подключены к коллекторам триодов усилительных каскадов.

На чертеже изображена принципиальная схема предлагаемого мультивибратора с регулируемой частотой.

Мультивибр втор содержит генерирующие транзисторы 1, 2; транзисторы 8, 4, способствующие быстрой зарядке конденсаторов, транзисторы 5, б, выполняющие роль усилителей импульсов; отсекающие транзисторы 7, 8, подключающие источник напряжения управления U„. только к запертым транзисторам

1 или 2, устраняя влияние напряжения управления на степень насыщения этих транзисторов; времязадающие конденсаторы 9, 10; времязадающие сопротивления 11 — 14; кремниевые стабилитроны 15, 1б; диоды 17, 18, 5 отсекающие цепи управления от нагрузки; развязывающие диоды 19, 20, дающие возможность заряжаться конденсаторам 9, 10 до величины напряжения питания U; сопротивления 21 — 24.

10 При U,-=Î транзистор 1 открывается, а транзистор 2 запирается. В это время транзистор б открыт, а транзисторы 5, 7 и 8 заперты.

Времязадающий конденсатор 10 заряжает15 ся через открытый транзистор 4 и низкоомное сопротивление 22. Конденсатор 9 разряжается. При разряде его до нуля схема перебрасывается в другое состояние. Мультивибратор генерирует импульсы низкой частоты.

20 Схема симметрична.

292222

Предмет изобретения хад

Вьи

Составитель А. Мерман

Редактор А. В. Корнеев Техред А. А. Камышникова Корректоры: Т. А. Абрамова, А. Николаева и Л. Корогод

Заказ 356/14 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий пр:t Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4,,5

Типография, пр. Сапунова, 2 транзистор 8, а после запирания стабилитрона 1б разряжается более медленно до нуля через времязадающее сопротивление 11.

Минимальная частота рабочего диапазона регулирования определяется величиной U,, достаточной для перевода транзисторов 7 и 8 в насыщенное состояние. Эта величина равна примерно 1 в.

Зависимость частота — угол поворота потенциометра управления можно приблизить к линейной, если использовать потенциометр с экспоненциальной характеристикой. Диоды

17, 18 препятствуют протеканию тока управления в цепь нагрузки при запертых импульсных усилителях 5, 6.

Частота регулируется посредством изменения разрядного тока конденсаторов.

Мультивибратор с регулируемой частотой импульсов, содержащий основные генерирую5 щие триоды с времязадающими емкостными цепями и дополнительными триодами, эмиттеры которых через полупроводниковые диоды, а базы непосредственно подключены к коллекторам основных триодов, и выходные уси10 лительпые каскады, отличающийся тем, что, с целью расширения диапазона регулирования частоты, базы основных триодов соединены с источником управляющего напряжения через стабилитроны и коллектор-эмиттерные пере15 ходы управляющих триодов, базы которых через резисторы подключены к коллекторам триодов усилительных каскадов,
