Устройство для вычитания частот (патент 292234)
Устройство для вычитания частот (патент 292234)
Показать все

Реферат

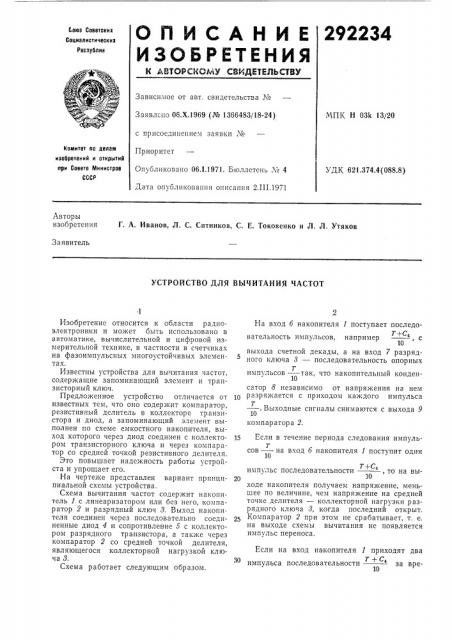

О П И С А Н И Е 292234

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ|тДЕТЕХ1ЬСТВУ

Союз Соеетскик

Социалистическиз

Республик

Зависимое от авт. свидетельства ¹

МПК Н 031с 13/20

3 аявлспо 06.Х.1969 (№ 1366483/18-24) с присоединением заявки ¹ комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 06,1.1971. Бюллетень ¹ 4

Дата опубликования описания 2.III.1971

УДК 621.374.4(088.8) Авторы изобретения Г. А. Иванов, Л. С. Ситников, С. Е. Токовенко и Л. Л. Утяков

Заявитель

УСТРОЙСТВО ДЛЯ ВЪ|ЧИТАНИЯ ЧАСТОТ

Изобретение относится к области радиоэлектроники и может быть использовано в автоматике, вычислительной и цифровой измерительной технике, в частности в счетчиках на фазоимпульсных многоустойчивых элемен- 5 тах.

Известны устройства для вычитания частот, содержащие запоминающий элемент и транзисторный ключ.

Предложенное устройство отличается от 10 известных тем, что оно содержит компаратор, резистивный делитель в коллекторе транзистора и диод, а запоминающий элемент выполнен по схеме емкостного накопителя, выход которого через диод соединен с коллекто- 15 ром транзисторного ключа и через компаратор со средней точкой резистивного делителя.

Это повышает надежность работы устройста и упрощает его.

На чертеже представлен вариант принци- 20 пиальной схемы устройства.

Схема вычитания частот содержит накопитель 1 с линеаризатором или без него, компаратор 2 и разрядный ключ 8. Выход накопителя соединен через последовательно соеди- 25 ненные диод 4 и сопротивление 5 с коллектором разрядного транзистора, а также через компаратор 2 со средней точкой делителя, являющегося коллекторной нагрузкой ключа 8. 30

Схема работает следующим образом.

На вход б накопителя 1 поступает последоТ+С4 вательность импульсов, например, с

10 выхода счетной декады, а на вход 7 разрядного ключа 8 — последовательность опорных

Т импульсов так, что накопительный конден10 сатор 8 независимо от напряжения на нем разряжается с приходом каждого импульса

Т . Выходные сигналы снимаются с выхода 9

10 компаратора 2.

Если в течение периода следования импульТ сов на вход б накопителя 1 поступит один

10 т+с импульс последовательности, то на вы10 ходе накопителя получаем напряжение, меньшее по величине, чем напряжение на средней точке делителя — коллекторной нагрузки разрядного ключа 8, когда последний открыт.

Компаратор 2 при этом не срабатывает, т. е. на выходе схемы вычитания не появляется импульс переноса.

Если на вход накопителя 1 приходят два

Т+ С4 импульса последовательности за вре10

292234

Предмет изобретения

e3 J

Составитель A. Д. Федорова

Редактор Л. А. Утехина Техред А. А. Камышникова Корректоры: Л. Корогод и А. Николаева

Заказ 356/17 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, 5К 35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2 мя, равное периоду следования импульсов

7 последовательности, то на выходе накопи10 теля образуется напряжение, превышающее по величине напряжение в средней точке коллекторной нагрузки разрядного ключа 8. В результате в момент прихода импульса пост ледовательности срабатывает компаратор

2 и на выходе 9 схемы появляется импульс переноса, совпадающий во времени с импульт сами последовательности

Очевидно, что изменяя параметры накопителя делителя легко обеспечить запрет кажТ дым импульсом — не одного, а нескольких им10

Т+ С4 пульсов

Число выходных сигналов в этом случае равно т+с, т а, где и — коэффициент на10 10 копления. При этом число деталей в схеме остается неизменным.

В частном случае в качестве компаратора может быть использован трансформатор 10, в котором последовательно с первичной обмоткой 11 включен диод 12. Другим вариантом компаратора является транзистор, база которого соединена с накопителем, а эмиттер — со средней точкой коллекторной нагрузки ключа.

Совмещение в одной схеме узлов вычитания и привязки позволяет значительно сократить число деталей. Применение емкостного накопителя и ключевой схемы разряда исклю5 чает зависимость работы схемы от параметров входных импульсов, поскольку величина приращения напряжения на накопителе определяется только амплитудой входного сигнала, которую легко застабилизировать, а ос10 таточное напряжение на накопительном конденсаторе незначительно.

Устройство работоспособно в широком интервале изменения температуры окружающей среды и параметров входных сигналов.

15 Предлагаемое устройство может применяться не только в качестве схемы формирования сигналов переноса в счетчиках импульсов, но и в любых других узлах в качестве схемы выделения разностной частоты двух последова20 тельностей импульсов.

Устройство для вычитания частот, содержа25 щее запоминающий элемент, транзисторный ключ, отличающееся тем, что, с целью повышения надежности, оно содержит компаратор, резистивный делитель в коллекторе транзисторного ключа и диод, а запоминающий

30 элемент выполнен по схеме емкостного накопителя, выход которого через диод соединен с коллектором транзисторного ключа и через компаратор со средней точкой резистивного делителя.
