Реферат



292252

Ссаа CoseIñêII

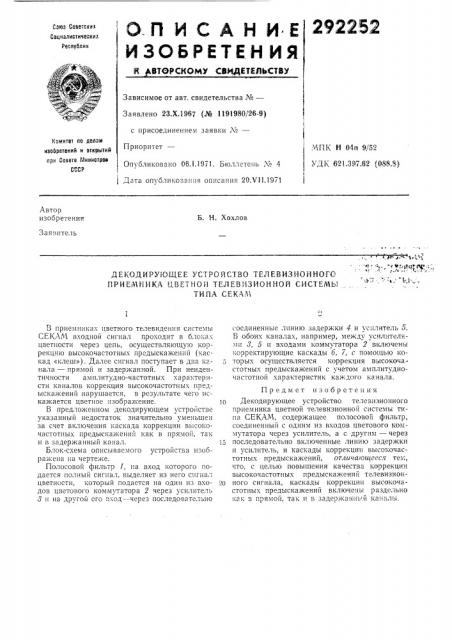

ОПИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

Социалистических

Республик и ВТОРИЧНОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.Х.1967 (¹ 119198О/26-9) с присоединением заявки ¹â€”

Приоритет—

Комитет по делаы изобретеиий и открытий при Совете ттииистрое

СССР

МПК Н О4п 9/о2

Опубликовано 06.1.1971. Бюллетень .% 4 УДК 6 1.397.62 f088.8) Дата опубликоза «:Iÿ описания 20.VI I.1971

Автор изобретения

Б. H. Хохлов

Заявитель

ДЕКОДИРУЮЩЕЕ УСТРОЙСТВО ТЕЛЕВИЗИОННОГО

ПРИЕМНИКА ЦВЕТНОЙ ТЕЛЕВИЗИОННОЙ СИСТЕМЫ

ТИПА СЕКАМ

В приемниках цветноГО телевидения систех!ы

СЕКАМ входной сигнал проходит в блоках цветности через цепь, осуществляющую коррекцию высокочастотных предыскажений (каскад «клеш») . Далее сигнал поступает в два канала — прямой и задержанной. При неидентичности ам плитудно-частотных характеристи каналов коррекция высокочастотных иредыскажений нарушается, в результате чего искажается цветное изображение.

В предложенном декодирующем устройстве указанный недостаток значительно уменьшен за счет включения каскада коррекции высокочастотных предыскажеиии как в прямои, так и в задержанный канал.

Блок-схема описываемого устройства изображена I а чертеже.

Полосовой фильтр I, иа вход которого подается полный сигнал, выделяет из него сигнал цветности, который подастся на один из входов цветового коммутатора 2 через усилитель

3 и на другой его в од — через последовательно

Соединенные линию задержки 4 и усилитель 5.

В оооНх каналах, например, между усилителями 8, 5 и входами коммутатора 2 включены корректирующие каскады 6, 7, с помощью которых осуществляется коррекция высокочастотных предыскажений с учетом амплитудночастотной характеристик каждого канала.

Предмет изобретения

IO Декодирующее устройство те,тевизионного приемника цветной телевизионной системы типа СЕКАМ, содержащее полосовой фильтр, соединенный с одним из входов цветового коммутатора через усилитель, а с другим — через

15 последовательно включенные линию задержки и усилитель, и Iоаскады коррекции высокочастотных иредыскажений, отличающееся тем, что, с целью повышения качества коррекции высокочастотных предыскажени и телевизион2О НОГО сиГна- Iа, каскады коррекции ВысокочаcToTHbfx предыскаженнй включены раздельно

Kp.K в прямой, так и в задержаннь и ка. алы.

Составитель Б. Хилков

Редактор T. 3. Орловская Текред Д. В, Куклина Корректор T. А. Джаианкулсва

Заказ 3484(1О 1Лзд. М 180 Тираж 473 Подписное

Ц1-1ИИПИ Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская í"á.,,д. 4!5 центральная типография МО
