Способ получения фильтрующего материала из диатомита или перлита

Способ получения фильтрующего материала из диатомита или перлита

Иллюстрации

Показать все

Реферат

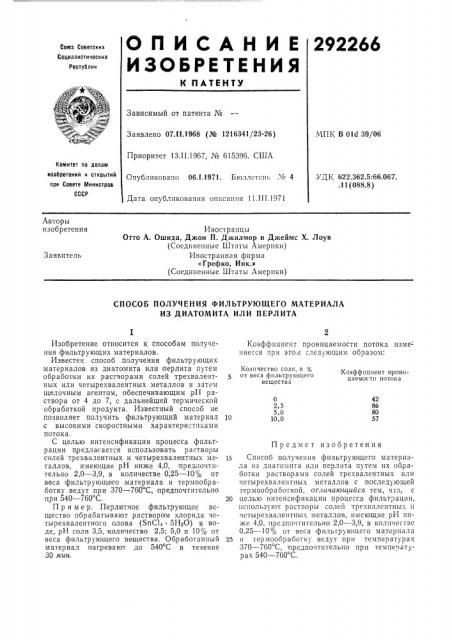

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

292266

Союз Советских

Социалистических

Республик

Зависимый от патента №

Заявлено 07.!1.1968 (¹ 1216341/23-26)

Приоритет 13.II.1967, № 615396. США

МПК В Old 39/OG

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 06.1.1971. Бюллетень ¹" 4

УДК 622.362.5:66.067..11 (088.8) Дата опубликования описания II.III.1971

Авторы изобретения

Иностранцы

Отто А. Ошида, Джон П. Джилмор и Джеймс Х. Лоув (Соединенные Штаты Америки) Иностранная фирма

«Грефко, Инк.» (Соединенные Штаты Америки) Заявитель

СПОСОБ ПОЛУЧЕНИЯ ФИЛЪТРУЮЩЕГО МАТЕРИАЛА

ИЗ ДИАТОМИТА ИЛИ ПЕРЛИТА

Количество соли, в от веса фильтрующего вещества

Коэффициент проницаемости потока

2,5

5,0

10,0

42

86

10

Предмет изобретения

Изобретение относится к способам получения фильтрующих материалов.

Известен способ, получения фильтрующих материалов из диатомита или |перлита путем обработки их растворами солей трехвалентных или четырехвалентных металлов и затем щелочным агентом, обеспечивающим,рН раствора от 4 до 7, с дальнейшей термической обработкой продукта. Известный способ не позволяет получить фильтрующий материал с высокими скоростными характеристиками потока.

С целью интенсификации процесса фильтрации предлагается использовать растворы солей трехвалентных и четырехвалентных металлов, имеющие рН ниже 4,0, предпочтительно 2,0 — 3,9, в количестве 0,25 — 10 j< от ввса фильтру ющего материала и терхтообработку ведут,при -370 — 760 С, предпочтительно цр и 540 — 760 С.

Пример. Перлитное фильтрующее вещество обрабатывают раствором хлорида четырехвалентного олова (ЯпС1т 5НзО) в воде, рН соли 3,5, количество 2,5; 5,0 и 10,п от веса фильтрующего вещества. Обработанный материал нагревают до 540 С в течение

30 мин.

Коэффициент проницаемости потока изме- няется при зто.г следующим образом:

15 Способ получения фильтрующего материала из дпатомита или перлита путем их обработки растворами солей трехвалентных или четырехвалентных металлов с последующей термообработкой, от.гичающийся тем, что, с

20 целью интенсификации процесса фильтрации, используют растворы солей трехвалентных и четырехвалентных металлов, имеющие рН ниже 4,0, предпочтительно 2,0 — 3,9, в количестве

0,25 — 10% от веса фильтрующего материала

25 и термообработку ведут при температурах

370 — 760 С, предпочтительно при температурах 540 — 760 С.
