Автоматический поводковый патрон (патент 292271)
Автоматический поводковый патрон (патент 292271)
Показать все

Реферат

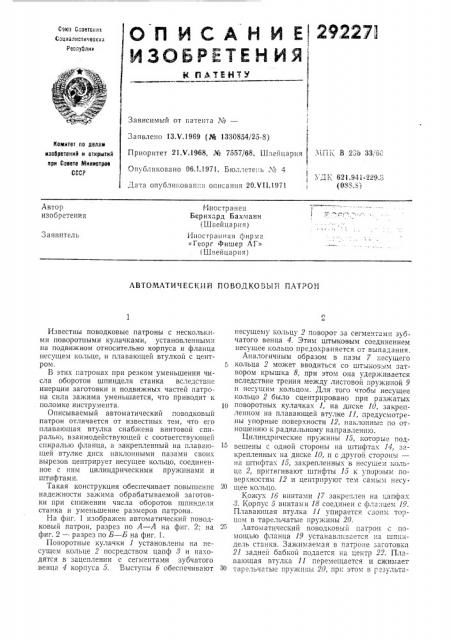

О П И C А Н И Е 29227)

ИЗОБРЕТЕН ИЯ

Сэюа Советских

Соииаои IK QQYilk

Реооуояин (fjkfKHY3

Зависимый от патента %в

Заявлено 13Х.1969 (№ 1330854/25-8) 11омитет по делам иаобретоиий и открытий ври Сввете Миииотроо

СССР. !П y В 236 33 6i ",, Приоритет 21 Y.1968, № 7557/68, Швейцария

Опубликовано 06.1.1971. Бюллетень ¹ 4

Дата опубликован I» описания 20.VI1.1971

1,7;- 621 9.а1 229 ", (088.8) Иностранец

Бернхард Бахманн (Швейцария)

Иностранная фирмгг

«1eopr Фишер ЛГ» (Швейцария) Автор изобретения

Заявитель

АВТОМАТИЧЕСКИЙ ПОВОДКОВЫТ! 11ЛТРОН

Известны поводковые патроны с несколькими поворотными кулачками, установленными на подвижном относительно корпуса и фланца несущем кольце, и плавающей втулкой с центром.

В этих патронах при резком уменьшении числа оборотов шпинделя станка вследствие инерции заготовки и подвижных частей патрона сила зажима уменьшается, что приводит к поломке инструмента.

Описываемый автоматический поводковый патрон отличается от известных тем, что его плаваюшая втулка снабжена винтовой спиралью, взаимодействующей с соответствующей спиралью фланца, а закрепленный на плавающей втулке диск наклонными пазами своих вырезов центрирует несущее кольцо, соединенное с ним цилиндрическими пружинами и штифтами.

Такая конструкция обеспечивает повышение надежности зажима обрабатываемой заготовки при снижении числа оборотов шпинделя станка и уменьшение размеров патрона.

На фиг. 1 изображен автоматический поводковый патрон, разрез по А — А на фиг. 2; на фиг. 2 — разрез по Б — Б на фиг. 1.

Поворотные кулачки 1 установлены на несущем кольце 2 посредством цапф 8 и находятся в зацеплении с сегментами зуочатого венца 4 корпуса 5. Выступы б обеспечивают несущему кольцу 2 поворот за сегментами зубчатого венца 4. Этим штыковым соединением несущее кольцо предохраняется от выпадания.

Аналогичным образом в пазы 7 несущего

5 кольца 2 может ВВОдиться со штыковым затвором крышка 8, при этом она удерживается вследствие трения между листовой пружиной 9 н несущим кольцом. Для того чтобы несущее кольцо 2 было сцентрировано при разжатых поворотных кулачках 1, на диске 10, закрепленном на плавающей втулке 11, предусмотрены упорные поверхности 12, наклонные по оТношению к радиальному направлению.

Цилиндрические пружины И, которые подвешены с одной стороны на штифтах 1-,", закрепленных на диске 10, и с Другой стороны— на штифтах 15, закрепленных в несущем кольце 2, притягивают штифты 15 к упорным поверхностям 12 и центрируют тем самым несу20 щее кольцо.

Кожух 1б винтами 17 закреплен на цапфа..

8. Корпус 5 винтами 18 соединен с флянцем 19.

Плавающая втулка 11 упирается своим торцом в тарельчатые пружины 20.

Лвтоматический поводковый патрон с помощью фланца 19 устанавгпгвгется à шпиндель станка. Зажимаемая В патроне заготоВка

21 задней бабкой подается на центр 22. Плавающая втулка 11 перемещается и сжимает тярельчатые Ilpl жнны О, llpI . 3Tov В разу IbT2
