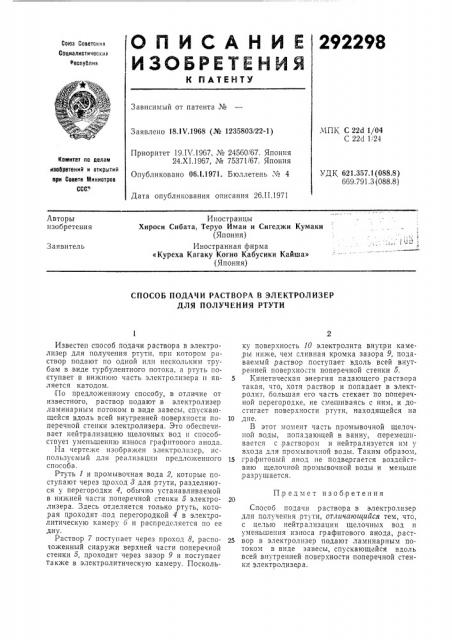

О П И С А Н И Е 292298

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистичесх!!х т!есптблин

К йАТЕНТУ

Зависимый от патента №

МПК С 22d 1/04

С 22d 1/24

Заявлено 18.1 V.1968 (№ 1235803/22-1) Приоритет 19.IV.1967, № 24560/67. Япония

24.XI.1967, № 75371/67. Япония

Комитет по делам изобретений и открытий при Совете Министров

ССС."

УДК 621.357.1(088.8)

669. 791. 3 (088.8) Опубликовано 06.1.1971. Бюллетень Ж 4

Дата опубликования описания 26.II.1971

Авторы изобретения

Иностранцы

Хироси Сибата, Теруо Имаи и Сигеджи Кумаки (Япония) Иностранная фирма

«Куреха Кагаку Когио Кабусики Кайша» (Япония) Заявитель

СПОСОБ ПОДАЧИ РАСТВОРА В ЭЛЕКТРОЛИЗЕР

ДЛЯ ПОЛУЧЕНИЯ РТУТИ

Известен способ подачи раствора в электролизер для получения ртути, при котором раствор подают по одной илп нескольким трубам в виде турбулентного потока, а ртуть поступает в нижнюю часть электролнзера и является катодом.

По предложенному способу, в отличие от известного, раствор подают .в электролизер ламинарным потоком в виде завесы, спускающейся вдоль всей внутренней поверхности поперечной стенки электролизера. Это обеспечивает нейтрализацию щелочных вод и способствуеч уменьшешпо износа графитового анода.

Иа чертеже изображен электролизер, используемый для реализации предложенного способа.

Ртуть 1 и промывочная вода 2, которые поступают через проход 8 для ртути, разделяются у перегородки 4, обычно устанавливаемой в нижней части поперечной стенки 5 электролизера. Здесь отделяется только ртуть, которая проходит под перегородкой 4 в электролитическую камеру 5 и распределяется по ее дну.

Раствор 7 поступает через проход 8, распочоженный снаружи верхней части поперечной стенки 5, проходит через зазор 9 и поступает также в электролитическую камеру. Поскольку поверхность 10 электролита внутри камеры ниже, чем сливная кромка зазора 9, подаваемый раствор поступает вдоль всей внутренней поверхности поперечной стенки 5.

5 Кинетическая энергия падающего раствора такая, что, хотя раствор и попадает в электролит, большая его часть стекает по поперечной перегородке, не смешиваясь с ним, и достигает поверхности ртути, находящейся на

10 дне.

В этот момент часть промывочной щелочной .воды, попадающей в ванну, перемешивается с раствором и нейтрализуется им у входа для промывочной воды. Таким образом, 15 графитовый анод не подвергается воздействию щелочной промывочной воды и меньше разрушается.

Предмет изобретения

Способ подачи раствора .в электролизер для получения ртути, отличающийся тем, что, с целью нейтрализации щелочных вод и уменьшения износа графитового анода,,раст25 Вор в электролизер подают ламинарным потоком в виде завесы, спускающейся вдоль всей внутренней поверхности поперечной стенки электролизера.
