Реферат

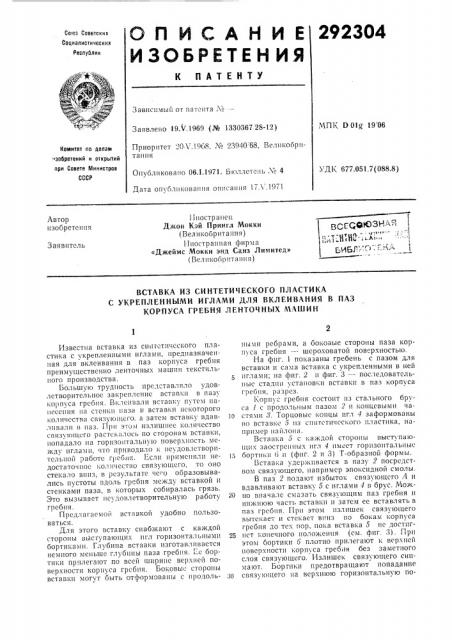

СПИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

292304

Союз Советских

Социалистических

Республик

3 авис и мы и от Ila I c» Ta ¹

Заявлено 19.V.196!) (№ 1330367.28-12) МПК D 01o 19 06

Приоритет 20.Ъ .! 968, № 23940 68, Beëèêoîðèтания

Комитет по делам зобретений и открытий при Совете Министров

СССР

УДК 677.051.7(088.8) Опубликова1ю 06,1,1971. Бюллетс11ь ¹ 4

Дата опуо a«I

Автор изобретения

11и остр а не и

Джон Кэй Приигл Мокки (Великобритаиия) Иностранная фирма

«Джеймс Мокки энд Саиз Лимитед» (Великобритания) гтсу(©К)ЗН - -Л

Заявитсль

ВСТАВ КА ИЗ СИ НТЕТИ х1 ЕСКОГО ПЛ АСТИ КА

С УКРЕПЛЕННЫМИ ИГЛАМИ ДЛЯ ВКЛЕИВАНИЯ В ПАЗ

КОРПУСА ГРЕБНЯ ЛЕНТОЧНЫХ МАШИН

Известна вставка из сииг тичсского пластика с укрепленными иглами, предназначенная для вклеиваиия в паз корпуса гребня преимущественно ленточных машин текстильного производства.

Бо Ihllli 10 Tplj+IIOCTb IIpc. ICTaa;151ло удовлетворительное закрепление вставки в пазу корпуса гребня. Вклеивали вставку путем папессиия 11;1 стенки паза и вставки некоторого количества ca5Iзу1ощего. а затем вставку вдавливали в паз. При этом излишнее количество связунпцсго растекалось по сгороиам вставки, попадало на горизонтальную поверхность между иглами, что приводило к пеудовлстворитс II>lloil работе гребня. Гсли применяли недостаточное количество связующего, то оио стекало вниз, в рсзультате чс.о образовывались пустоты вдоль гребня между вставкой и стенками паза, в которых собиралась грязь.

Это вызывает неудовлетворительную работу гребня.

Предлагаемой вставкой удобно пользоваться.

Для этого вставку снабжают с каждой стороны вь1ступающих игл горизонтальными бортиками. Глубина вставки изготавливается немного меньше глубины паза гребня. Гc бортики прилегают Ilo всей ширине верхп1ей поверхности корпуса гребня. Боковые стороны вставки могут быть отформованы с продольп11ми ребрами, а боковые стороны паза кор1Iyca гребня -- шероховатой повсрхиостыо.

На фиг. 1 показаны гребень с пазом для вставки и сама вставка с укрепленными в ией иглами; иа фиг. 2 и фиг. 3 — последовательныс стад1ш установки вставки в паз корпуса гребня, разрез.

Корпус гребня состоит из стального бруса 1 с продольным пазом 2 и концевыми ча10 стями 8. Торцовыс концы пгл 4 заформованы во вставке 5 из си11т.тичсского пластика, иапример найло11а.

Вставка 5 с каждой сторопы выступаюIlIIIx заостренных игл 4 имеет горизонтальиыс

15 бортики 6 и (фиг. 2 и 3) Т-образной формы.

Встав а удерживается в пазу 2 посредством связующего, например эпоксидной смолы.

В паз 2 подают избыток связующего 21 и вдавливают вставку 5 с иглами 4 в брус. Мож20 но вначале смазать связующим паз гребня и нижнюю часть вставки и затем ее вставлять в паз грсбпя. При этом излишек связующего

В ITcl

3Q связующего па всрхшою горизонтальную по2292304

Фиг.5 ц иг.2

Составитель P. Толстова

Техред Л. В. Куклима Корректор Т. А. Абрамова

Редактор В. Ф. Смирягииа

Заказ 1120 Тираж 473 Подписное

ЦНИИП11 Комитета по делам изобретений и открытий при Совете т!инистров СССР .У1осква, Ж,-35, Раушская наб., д 4/5

Загорская типография

Ьерхность со стороны выступающих игл.

Вставка прочно удерживается связующим.

Для более прочного сцепления на боковые стороны вставки наносят продольные ребра 7 и если требуется, rn стенкам паза придают шероховатую поверхность дробеструйной обработки.

Предмет изобретений

1. Вставка пз синтетического пластика с укрепленными иглами для вклеивания в паз корпуса гребня ленточных машин, отличающаяся тем, что, с целью удобства пользования, она снабжена с каждой стороны выступающих игл горизонтальными бортиками.

2. Вставка по п. 1, отличающаяся тем, что ес глубина немного меньше глубины паза гребня.

3. Вставка по п. 1, отличающаяся тем, что ее бортики прилегают по всей ширине к верхней поверхности корпуса гребня.

4. Вставка по п. 1, отличающаяся тем, что

10 ее боковые стороны отформованы с продольными ребрами, а боковые стороны паза корпуса гребня имеют шероховатую поверхность.
