Реферат



Экстрактор для систем "твердое вещество-жидкость", состоящий изкорпуса, внешнего и внутреннего роторов , шнека и патрубков для подачи и отвода фаз, отличающий с я тем, что, с целью интенсификации процесса, внешний ротор выполнен из последовательно установленных конических секций, снабженных перфорированными обечайками и переливными патрубками для перетока жидкой фазы из секции в секцию.

T СЗНАЯ

ДМТБИТЛ0- ТЕХ 1ЯЧЕСЫАЫ

Йи,лкот;,нц ЧБА

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SU 292 44

3(59 В 01 D 2

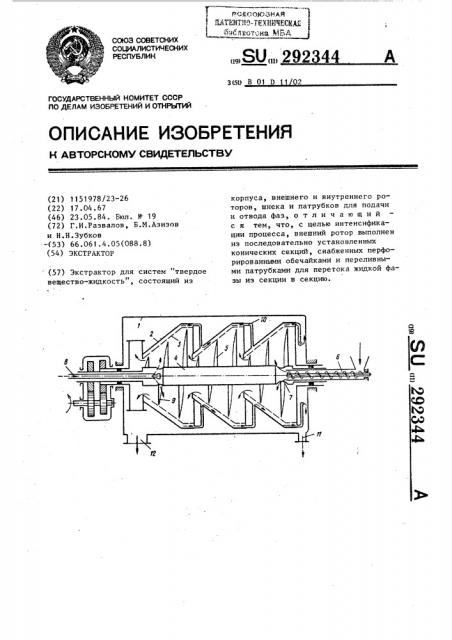

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И втоРСН0М СвиДЯтяЛьСтВЬ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 1151978/23-26 (22) 17.04.67 (46) 23.05.84. Бюл. и 19 (72) Г.И.Развалов, Б.N.Азизов и Н.Н.Зубков

-(53) 66.061.4.05(088.8) (54) ЭКСТРАКТОР (57) Экстрактор для систем "твердое вещество-жидкость", состоящий из корпуса, внешнего и внутреннего роторов, шнека и патрубков для подачи и отвода фаз, о т л и ч а ю щ и и с я тем, что, с целью интенсификации процесса, внешний ротор выполнен из последовательно установленных конических секций, снабженных перфорированными обечайками и переливными патрубками для перетока жидкой фазы из секции в секцию.

292344 1 кой 3, внутреннего ротора 4 и шнека 5.

Редактор Л.утехина Техред О.Неце

Корректор Л.Шеньо

Заказ 3903/2 Тираж 682 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113Î35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к конструкциям экстракторов для систем "твердое вещество-жидкость".

Известен экстрактор, состоящий из корпуса, двух роторов и шнека. Недостатком его является узкий диапазон устойчивости работы по жидкой фазе.

Предложенный экстрактор благодаря исполнению внешнего ротора из последовательно установленных секций кони-10 ческой формы, снабженных перфорированными обечайками и переливными патрубками, позволяет интенсифицировать процесс за счет снижения продольного перемешивания и обеспечения 15 высокой производительности по обеим фазам.

На чертеже изображен предложенный экстрактор, продольный разрез.

Он состоит из корпуса 1, внешнего 20 ротора 2 с перфорированной обечайЗкстрактор работает следующим образом.

Твердую фазу через шнековый дозатор 6 подают внутрь ротора 4. Через окна 7 она отбрасывается центробежной силой на обечайку 3 первой секции аппарата. Материал перемещается шнеком 5. Жидная фаза через питательную трубку 8 и окна 9 подается в последнюю секцию экстрактора. В каждой секции жидкая фаза проходит через слой твердого материала и из секции в сек цию перетекает по трубкам 10. Коническая форма секций обеспечивает отжатие твердого материала. Мисцелла выводится через патрубок

11, твердая фаза- через патрубок 12 .
