Конструкция нижнего распределительного устройства (патент 292349)
Конструкция нижнего распределительного устройства (патент 292349)
Показать все

Реферат



КОНСТРУКЦИЯ НИЖНЕГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА водоподготовительного фильтра, вьтолненная в виде равномерно засыпанного слоя крупной нейтральной фракции, отличающаяся тем, что, с целью снижения гидравлических потерь, распределительное устройство снабжено Полимерной сеткой, которая опирается на слой нейтральной <|ч>&акции.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„292349

4(si) В 01 D 25(30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (21) 1272693/23-26 (22) 01. 10. 68 (46) 15. 05. 85. Бюл . N 18 (72) М.И.Итеренберг, Г. К.Лробот и Г.И.Липпгардт (71) Московское отделение Центрального научно-исследовательского и проектно-конструкторского котлотурбииного института им. И.И.Ползунова и Конаковская ГРЭС (53) 621. 187 (088. 8) (54)(57) КОНСТРУКЦИЯ НИЖНЕГО РАСПРЕДЕЛИТЕЛЬНОГО УСТРОЙСТВА водоподготовительного фильтра, выполненная в вице равномерно засыпанного слоя крупной нейтральной фракции, о т л ич а ю ц а я с я тем, что, с целью снижения гицравлических потерь, распределительное устройство снабжено полимерной сеткой, которая опирается на слой нейтральной фракции.

292349

Редактор А.Кузнецова Техред М.Надь Корректор О.Бгчак

Заказ 2837/4 Тираж б59 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение касается водоподготовки и предназначено для равномерного распределения потока воды по .сечению Фильтра.

Известна конструкция нижнего распределительного устройства фильтра, включающая равномерно засыпанный слой крупной нейтральной фракции.

Однако при использовании иэвест- 30 ной конструкции отмечается нарушение гидродинамики фильтра из-за гидравлического смещения фракцни слоя.

Цель изобретения - снижение гидравлических потерь распределительно- t5 го устройства и улучшение эксплуатационных .показателей.

Для зтого распределительное устройство выполнено в виде равномерно 20 засьыанного слоя крупной нейтральной ФРакции, например кускового антрацита, на который опирается полимерная сетка.

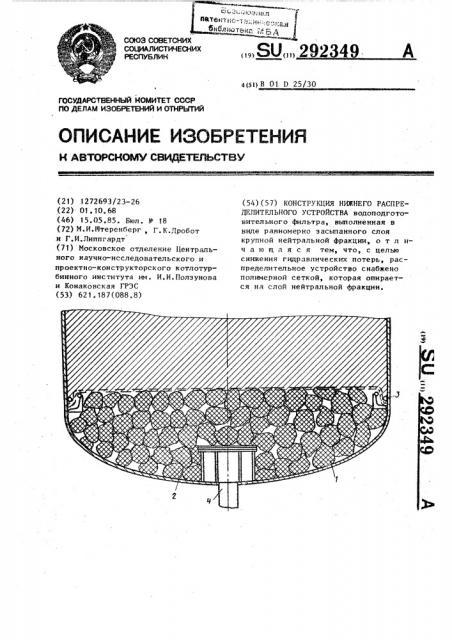

:На чертеже схематически изображено нижнее распределительное устройство, общий вид.

Конструкция нижнего распределительного устройства фильтра состоит иэ равномерно засыпанного слоя крупной нейтральной фракции 3, на который опирается полимерная сетка 2, закрепленная с помощью крепежных тросов 3, и патрубка 4 для подачи воды.

Над сеткой 2 насыпается Фкльтрующий слой мелкозернистой загрузки, от крупности зерна которой зависит размер ячейки сетки.

Конструкция нижнего распределительного устройства работает следующим образом.

Вода поступает в устройство через патрубок 4 и распределяется при этом по всему сечению фильтра, последовательно проходя слой крупной нейтральной Фракции 1 и полимерную сетку 2, закрепленную тросами.
