Реферат



1 .11 п т

Ъ н мблмтРм союз СОВЕтсних

СОЦИАЛИСТИЧЕСНИХ

ГЕСПУБЛИН

„„Я0„„292372

4(51) В 01 .Т 8/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 1 358100/23-26 (22) 02.09.69 (46) .30.03.85. Бюл. № 12 (72) И,С.Земляной (53) 66.023(088.8) йарудча

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfYMA (54}(57) РЕАКТОР КАТАЛИТИЧЕСКОЙ

ОЧИСТКИ ХВОСТОВЫХ ГАЗОВ, содержащий неразъемный корпус, внутри которого помещены катализаторные полки, устройства для загрузки и выгрузки катализатора и патрубок для ввода газа, отличающийся,тем, что, с целью механизации загрузки катализатора, устройство для загруз" ки катализатора снабжено приводом и расположено под патрубком ввода газа.

2. Реактор по п. 1, о т л н ч а ю m и и с я тем, что катапизаторные полки выполнены в виде усеченных конусов, по оси которых установлен затвор и которые снабжены тягами, связанными с пневмоприводом.

Редактор С.Титова

Техред З.Палий, Корректор О.Билак

Заказ 1712j4 Тираж 541 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 е .

Предложенный реактор может быть использован в процессах производства азотной кислоты.

Известен реактор каталитической очистки хвостовых газов, содержащий неразъемный корпус, внутри которого размещены полки с катализатором, устройства для загрузки и выгрузки катализатора и патрубок для ввода газа, Однако в таком реакторе катализатор на полках распределяется неравномерно и механизировать загрузочноразгрузочные работы невозможно.

С целью механизации процесса загрузки катализатора устройство для загрузки катализатора снабжено при= водам и расположено под патрубком ввода газа.

Катализаторные полки могут быть выполнены в виде усеченных конусов, по оси которых установлен затвор.

Конусы снабжены тягами, связанными с пневмоприводом.

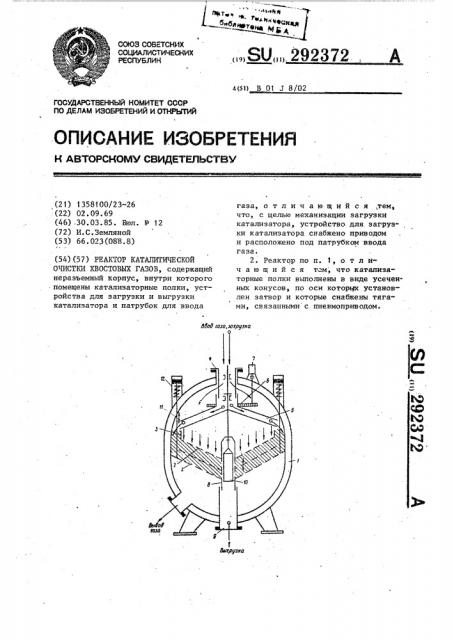

На чертеже изображен реактор °.л

92Е7а 2

Реактор состоит из неразъемного корпуса 1, внутри которого помещены катализаторные полки 2, выполненные в виде перфорированных усеченных конусов. Наружный диаметр нижнего корпуса равен внутреннему диаметру аппарата. Верхний конус имеет по наружному периметру цилиндрическую обечайку 3, которая с обечайкой кор10 пуса образует затвор для катализатора между поверхностями конусов в случае его уплотнения в процессе работы.

Внутри аппарата по оси под патрубком ввода газа 4 укреплена течка 5, 15 вращающаяся при помощи зубчатой пе,!редачи 6 от привода 7. Разгрузочное устройство снабжено направляющим патрубком 8, входящим нижним концом в разВ грузочный патрубок 9, и цилиндрическим затвором 10,установленным по оси и перекрывающим отверстия в полках 2, Для ускорения процесса выгрузки, а также для предотвращения зависания катализатора к конусам прикрепле25 ны подпружиненные тяги 11, соединенные с приводом 12.
