Способ изготовления тонкостенных труб со спиральными ребрами

Иллюстрации

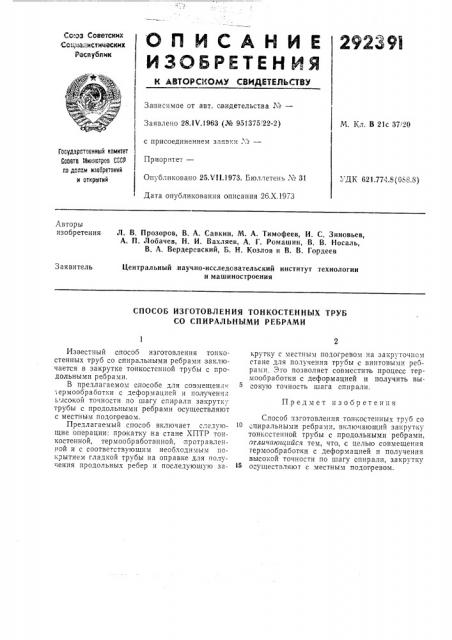

Способ изготовления тонкостенных труб со спиральными ребрами (патент 292391)
Показать все

Реферат



Со:оз Советских

Социвпистических

Реснубвик

Зависимое от авт. свидетельства №вЂ”

Заявлено 28.llV.1963 (¹ 951375 22-2) с присоединением заявки . ..

Приор итетв

Опубликовано 25.V(1.1973. Еюллетень ¹ 31

Дата опубликования описания 26.Х.1973

М. Кл. В 21с 37i20

Госудоротоенный комитет

Сопвта Миннотроо CCCÐ но долам изооретеннй и открытий

УДК 621.774.8(088.8) Авторы изобретения

Л. В. Прозоров, В. А. Савкин, М. А. Тимофеев, И. С. Зиновьев, А. П. Лобачев, H. И. Вахляев, А. Г. Ромашин, В. В. Носаль, В. А. Вердеревский, Б. Н. Козлов и В. В. Гордеев

Заявитель

Центральный,научно-исследовательский институт технологии и машиностроения

СПОСОБ ИЗГОТОВЛЕНИЯ ТОНКОСТЕННЫХ ТРУБ

СО СПИРАЛЬНЫМИ РЕБРАМИ

Предмет изобретения

Известный способ изготовления тонкостенных труб со спиральными ребрами заключается в закрутке тонкостенной трубы с продольными ребрами.

В предлагаемом способе для совмещения

-,ермообработки с деформацией и получения ьлсокой точности по шагу спирали закрутку трубы с продольными ребрами осуществляют с местным подо ревом.

Предлагаемый способ включает cëåäóþщие операции: прокатку на стане ХПТР тонкостенной, термообработанной, протравленной и с соответствующим необходимым по«рытием гладкой трубы на оправке для получения продольных реоер и последующую за«рутку с местным подогревом на закруточном стане для получения трубы с винтовыми ребрами 3то позволяет совместить процесс термообработки с деформацией и получить высокую точность шага спирали.

Способ изготовления тонкостенных труб со спиральными ребрами, включающий закрутку тонкостенной трубы с продольными ребрами, отличаюи1ийся тем, что, с целью совмещения термообработки с деформацией и получения высокой точности по шагу спирали, закрутку

15 осуществляют с местным подогревом.
