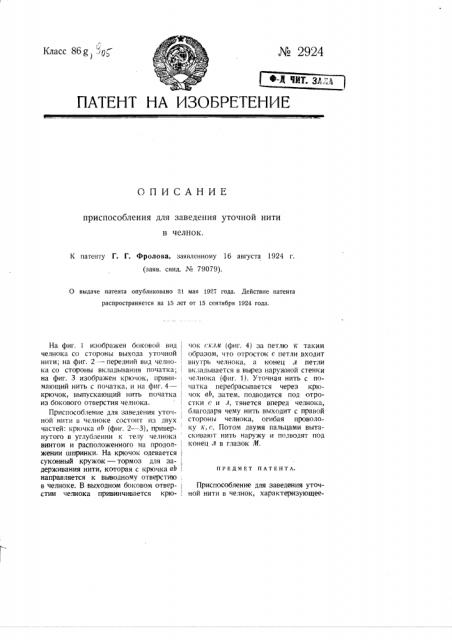

Приспособление для заведения уточной нити в челнок (патент 2924)
Приспособление для заведения уточной нити в челнок (патент 2924)
Показать все

Реферат



Класс 86 g . g № 2924

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для заведения уточной нити в челнок.

К патенту Г. Г. Фролова, заявленному 16 августа 1924 г. (заяв. свид. № 79079).

0 выдаче патента опубликовано 31 мая 1927 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

ПРЕДМЕТ ПАТЕНТА.

На фиг. 1 изображен боковой вид челнока со стороны выхода уточной нити; на фиг. 2 — передний вид челнока со стороны вкладывания початка; на фиг. 3 изображен крючок, прини- i мающий нить с початка, и на фиг. 4 крючок, выпускающий нить початка из бокового отверстия челнока. (Приспособление для заведения уточной нити в челноке состоит из двух частей: крючка ab (фиг. 2 — 3), привер- нутого в углублении к телу челнока винтом и расположенного на продолжении шпринки. На крючок одевается суконный кружок — тормоз для задерживания нити, которая с крючка ab; направляется к выводному отверстию, в челноке. В выходном боковом отвер-, стии челнока привинчивается крю- l чок склм (фиг. 4) за петлю к таким образом, что отросток с петли входит внутрь челнока, а конец л петли вкладывается в вырез наружной стенки челнока (фиг. 1). Уточная нить с початка перебрасывается через крючок ab, затем, подводится под отростки с и л, тянется вперед челнока, благодаря чему нить выходит с правой стороны челнока, огибая проволоку к, с. Потом двумя пальцами вытаскивают нить наружу и подводят под конец л в глазок М.

Приспособление для заведения уточной нити в челнок, характеризующееся применением двух стальных крюч-, ков ab и симл, наглухо укрепленных в головке челнока, из которых первый помещен внутри носка челнока, а второй — в отверстии боковой стенки, проходя концом С внутрь челнока и образуя снаружи челнока глазок М с направляющим нить концом Мл.

Типо-литография «Красный Печатник», Ленинград, Международный, 75
