Патент ссср 292489

Иллюстрации

Патент ссср  292489 (патент 292489)
Патент ссср  292489 (патент 292489)
Показать все

Реферат



292489

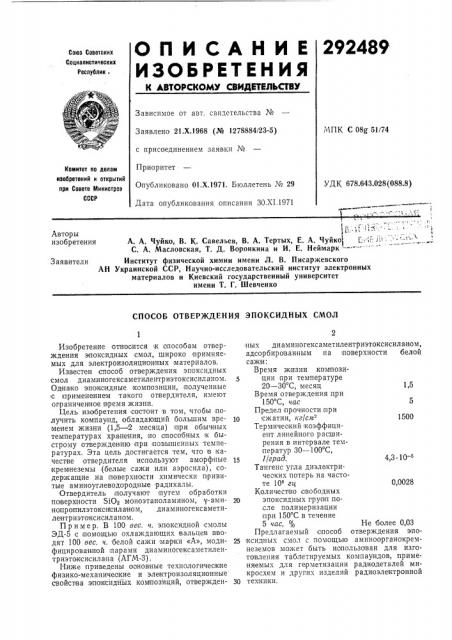

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик, Зависимое от авт. свидетельства №

МПК С 08@ 51/74

Заявлено 21.Х.1968 (№ 1278884/23-5) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания ЗО.XI.1971

Комитет по делам изобретений и открытии при Совете Министров

СССР

УДК 678.643.028(088.8) I с .,т 1 Г г !

А. А. Чуйко, В. К. Савельев, В. А. Тертых, Е. А. Чуйко Г". & Й С. А. Масловская, Т. Д. Воронкина и И. Е. Неймарк:-----

Институт физической химии имени Л. В. Писаржевского

АН Украинской ССР, Научно-исследовательский институт электронных материалов и Киевский государственный университет имени Т. Г. Шевченко

Авторы изобретения

Заявители

СПОСОБ ОТВЕР)КДЕНИЯ ЭПОКСИДНЫХ СМОЛ

1500

0,0028

Изобретение относится к способам отверждения эпоксидных смол, широко примняемых для электроизоляционных материалов.

Известен способ отверждения эпоксидных смол диаминогексаметилентриэтоксисиланом.

Однако эпо ксидные композиции, полученные с применением такого отвердителя, имеют

orðàíè÷åí Hoå |время жизни.

Цель изобретения состоит в том, чтобы получить компаунд, обладающий большим вре- 1о менем жизни (1,5 — 2 месяца) при обыч ных температурах хранения, но способных к быстрому отвержден ию при повышенных температурах. Эта цель достигается тем, что в качестве отвердителя используют аморфные т5 кремнеземы (белые сажи или аэросила), содержащие .на поверхности химически привитые аминоуглеводородные радикалы.

Отвердитель получают путем обработки по верхности SiO моноэтаноламином, у-ами- 20 нопроиилэтоксисилаиом, диаминогексаметилентриэтоксисиланом.

П.р имер. В 100 вес. ч. эпоксидной смолы

ЭД-5 с помощью охлаждающих вальцев вводят 100 вес. ч. белой сажи марки «А», моди- 25 фицированной парами диаминогексаметилентриэтоксисилана (АГМ-3) .

Ниже приведены ооновные технологические физико-механические и электроизоляционные свойства эпок сидных композиций, отвержден- 30

HbIx диаминогексаметилентриэтоксисиланом, адсорбированным на |поверхности белой сажи:

Время жизни композиции при температуре

20 — 30 С, месяц 1,5

Время отверждения цри

150 С, час 5

Предел прочности ври сжатии, кг/сиз

Термический коэффициент линейного расширения в интервале температур 30 †1 С, 1/град. 43 10 —

Тангенс угла диэлектрических потерь на частоте 10 га

Количество свободных эпоксидных групп по,сле полимеризации при 150 С в течение

5час, % Не более 0,03

Предлагаемый способ отверждения эпо ксид ных смол с помощью аминоорганокремнеземов может быть использован для изготовления таблетируемых компаундов, применяемых для герметизации радиодеталей микросхем и других изделий радиоэлектронной техники.

292489

Предмет изобретения

Составитель Л. Чижова

Техред Е. Борисова Корректор Л. В. Орлова

Редактор Л. Ушакова

Заказ 3340/2 Изд. Ко 1405 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ отверждения эпоксидных смол путем введения отвердителя, отличающийся тем, что, с целью увеличения времени жизни зпоксидных композиций, в качестве отвердителя нрнменяют аморфные кремнеземы, содержащие на поверхности мимически lIIpHBHтые аммноуглеводорадные радикалы.
