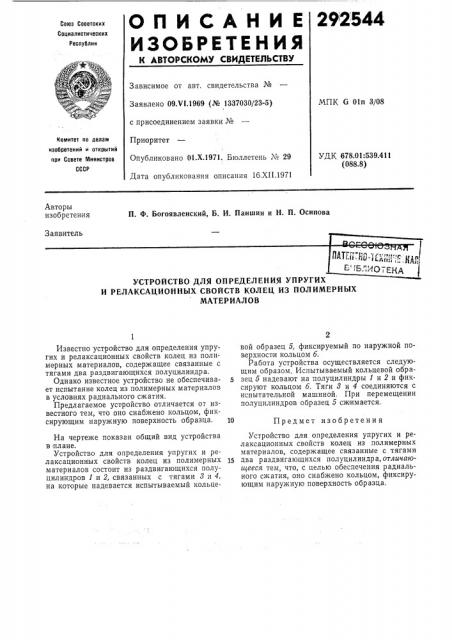

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292544

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.V1.1969 (№ 1337030/23-5) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1971. Бюллетень № 29

Дата опубликования описания 16.XII.1971

МПК G 01n 3/08

Комитет по делам изобретений к открытий

УДК 678.01:539.411 (088.8) при Совете Мииистров

СССР

Авторы изобретения

П. Ф. Богоявленский, Б. И. Паншин и H. П. Осипова

Заявитель

И7 .1Г@-Р.„ „,Г r . 1Б. ио А

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УПРУГИХ

И РЕЛАКСАЦИОННЫХ СВОЙСТВ КОЛЕЦ ИЗ ПОЛИМЕРНЫХ

МАТЕРИАЛОВ

Известно устройство для определения упругих и релаксационных свойств колец из полимерных материалов, содержащее связанные с тягами два раздвигающихся полуцилиндра.

Однако известное устройство не обеспечивает испытание колец из полимерных материалов в условиях радиального сжатия.

Предлагаемое устройство отличается от известного тем, что оно снабжено кольцом, фиксирующим наружную поверхность образца.

На чертеже показан общий вид устройства в плане.

Устройство для определения упругих и релаксационных свойств колец из полимерных материалов состоит из раздвигающихся полуцилиндров 1 и 2, связанных с тягами 8 и 4, на которые надевается испытываемый кольцевой образец 5, фиксируемый по наружной поверхности кольцом б.

Работа устройства осуществляется следующим образом. Испытываемый кольцевой обраs зец 5 надевают на полуцилиндры 1 и 2 и фиксируют кольцом б. Тяги 8 и 4 соединяются с испытательной машиной. При перемещении полуцилиндров образец 5 сжимается.

10 Предмет изобретения

Устройство для определения упругих и релаксационных свойств колец из полимерных материалов, содержащее связанные с тягами

1S два раздвигающихся полуцилиндра, отличаюи1ееея тем, что, с целью обеспечения радиального сжатия, оно снабжено кольцом, фиксирующим наружную поверхность образца.

292544

Составитель М. Осипова

Редактор H. Вирко Техред 3. Н. Тараненко Корректоры: Н. С. Шевченко и T. А. Гревцова

Заказ 3415/12 Изд. ¹ 1435 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
