Реферат

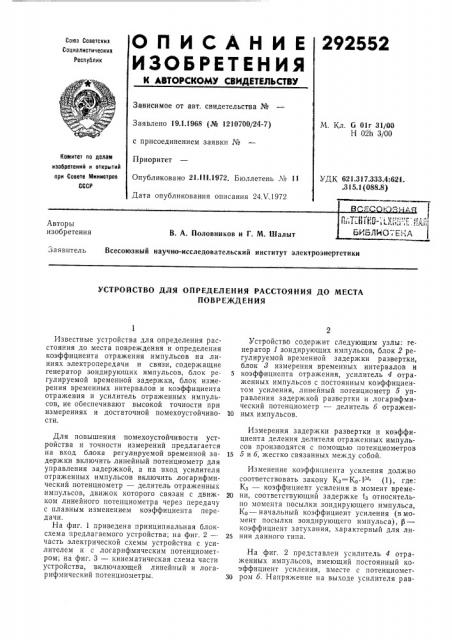

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292552

Союз Советских

Социалистических

РеспублИк

Зависимое от авт. свидетельства №

Заявлено 19.1.1968 (№ 1210700124-?) с присоединением заявки №

Приоритет

Опубликовано 21.111.1972. Бюллетень ¹ 11

Дата опубликования описания 24Х,.1972

M. Кл. G Olr 31/00

Н 02h 3/00

Котиитет по делам изобретений и открытий при Совете Мииистрав

СССР

УДК 621 317333 4 621 .315.1 (088.8) Авторы изобретения

В. А. Половников и Г. М. Шалыт

Заявитель

Всесоюзный научно-исследовательский институт электроэнертетики

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАССТОЯНИЯ ДО МЕСТА

ПОВPЕЖДЕНИЯ

Известные устройства для определения расстояния до места повреждения и определения коэффициента отражения импульсов на линиях электропередачи и связи, содержащие генератор зондирующих импульсов, блок регулируемой временной задержки, блок измерения временных интервалов и коэффициента отражения и усилитель отраженных импульсов, не обеспечивают высокой точности при измерениях и достаточной помехоустойчивости.

Для повышения помехоустойчивости устройства и точности измерений предлагается на вход блока регулируемой временной задержки включить линейный потенциометр для управления задержкой, а на вход усилителя отраженных импульсов включить логарифмический потенциометр — делитель отраженных импульсов, движок которого связан с движком линейного потенциометра через передачу с плавным изменением коэффициента передачи.

На фиг. 1 приведена принципиальная блоксхема предлагаемого устройства; на фиг. 2— часть электрической схемы устройства с усилителем и с логарифмическим потенциометром; на фиг. 3 — кинематическая схема части устройства, включающей линейный и логарифмическийй потенциометры.

Устройство содержит следующим узлы: генератор 1 зондирующих импульсов, блок 2 регулируемой временной задержки развертки, блок 3 измерения временных интервалов и

5 коэффициента отражения, усилитель 4 отраженных импульсов с постоянным коэффициентом усиления, линейный потенциометр 5 управления задержкой развертки и логарифмический потенциометр — делитель 6 отражен10 ных импульсов.

Измерения задержки развертки и коэффициента деления делителя отраженных импульсов производятся с помощью потенциометров

15 5 и б, жестко связанных между собой.

Изменение коэффициента усиления должно соответствовать закону Кз=Кс.1 " (1), где:

Кз — коэффициент усиления в момент време20 ни, соответствующий задержке (з относительно момента посылки зондирующего импульса, Ко — начальный коэффициент усиления (в момент посылки зондирующего импульса), P— коэффициент затухания, характерный для ли25 нии данного типа.

На фиг. 2 представлен усилитель 4 отраженных импульсов, имеющий постоянный коэффициент усиления, вместе с потенциомет30 ром о. Напряжение на выходе усилителя рав292552

У но: U„„= 0„— К (2), где: К вЂ” коэффициент усиления.

Необходимо иметь согласно (1)

U„„-== Uâõ Кз — U» Ко t" (3)

Если временная задержка пропорциональна углу поворота потенциометра управления задержкой, то можно записать t — — m р (4), где р — угол поворота потенциометра управления, m — постоянный коэффициент.

Тогда, приравнивая (2) и (3) с учетом (4), получим:

1п — =m3, (g —.-О) р (8) Из последней формулы следует, что, меняя коэффициент передачи между движками потенциометров а раз, можно обеспечить соответствие любому значению коэффициента затухания.

Практически для линий электропередачи и связи достаточно менять а в диапазоне

0,3 (à(3.

На оси 7 движка линейного потенциометра б, управляющего задержкой развертки, жестко укреплены коническое колесо 8 со шкалой

К К m,".ñ (5) .

Подберем величину постоянного коэффициента усиления К таким образом, чтобы

К вЂ” К /ж"9о (6) где qo — начальный угол поворота потенциометра б.

Подставляя соотношение (6) в уравнение (5) и логарифмируя, получим:

1 — = m Р (р — ро) (7), nR

Из уравнения (7) видно, что, применив потенциометр-делитель, сопротивление которого при изменении угла поворота движка изменяется по логарифмическому закону, и сдвинув начальные положения потенциометров на некоторый угол сро, можно при одновременном вр ащении обоих потенциометров (линейного и логарифмического) получить необходимый закон изменений усиления отраженных импульсов соответственно времени задержки.

Выражение (7) можно переписать, имея в виду, что коэффициент Р различен для разных линий и, приняв Р=р,р. а, где P

5

30 изменения tq 9 фрикционной передачи и рукоятка 10 со стрелкой 11. С коническим колесом фрикционно связано цилиндрическое колесо

12, жестко укрепленное на оси 7 движка логарифмического потенциометр а б. Стрелка 13 отмечает перемещение цилиндрического колеса 12. При перемещении колеса 12 обеспечивается жесткая связь его с коническим колесом 8, при этом плавно регулируется коэффициент передачи.

При измерениях оператор перемещением рукоятки 10 устанавливает потенциометром 5 величину задержки развертки и через передачу 8 — 12 по экспоненциальному закону изменяется результирующее усиление отраженных импульсов вследствие перемещения движка потенциометра б. Коэффициент передачи а устанавливается перемещением по направлению своей оси цилиндрического колеса 12.

При этом обеспечивается прижатие колеса 12 к колесу 8. Величину коэффициента а указывает стрелка 18 по шкале 14.

Таким образом, в предлагаемом устройстве осуществляется экспоненциальная зависимость усиления отраженных импульсов от величины задержки развертки. Благодаря этому устройство обеспечивает независимость отношения сигнал/помеха от расстояния до места повреждения, позволяет непосредственно без вспомогательных графиков измерить коэффициент отражения импульса, упрощает и ускоряет процесс измерения, повышает надежность и точность измерений.

Предмет изобретения

Устройство для определения расстояния до места повреждения и определения коэффициента отражения импульсов на линиях электропередачи и связи, содержащее генератор зондирующих импульсов, блок регулируемой временной задержки, блок измерения временных интервалов и коэффициента отражения и усилитель отраженных импульсов, отличаюи ееся тем, что, с целью повышения помехоустойчивости устройства и точности измерений, на вход указанного блока временной задержки включен линейный потенциометр для управления задержкой, а на вход усилителя отраженных импульсов включен логарифмический потенциометр — делитель отраженных импульсов, движок которого связан с движком линейного потенциометра через передачу с плавным изменением коэффициента передачи.
