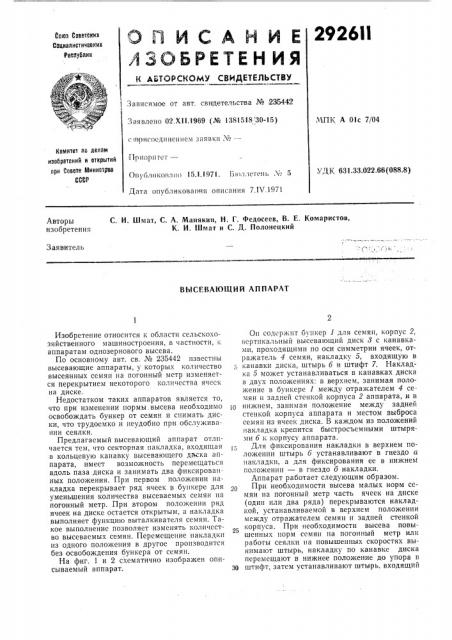

Реферат



292611

ОЙ ИСААКИЕ

А ЗОБРЕТЕ Н ИЯ

Йоюа Советских

Социалистичевких

Реопублиа

Зависимое от авт. свидетельства № 235442

Заявлено 02.Х11.1969 (№ 1381518 30-15) с присоединением заявки Л вЂ”

МПК А 01с 7/04

Комитет ло делам иэобратеиий и открытий лри Совете Миииироа

GCGP

Прпо11пгет—

УДК 631.33;022.66(088.8) Опубликовано 15.1.1971. Бголлстень Л 5

Дата опубликования описания 7.IV.1971

Авторы изобретения

С. И. Шмат, С. Л. Манякин, Н. Г. Федосеев, В. Е. Комаристов„

К. И. Шмат и С. Д. Полонецкий

Заявитель

ВЫСЕВА101ЦИЙ АППАРАТ

Изобретение относится к области сельскохозяйственного машиностроения, в частности, к аппаратам однозернового высева.

По основному авт. св. № 235442 известны высевающие аппараты, у которых количество высеянных семян на погонный метр изменяется перекрытием некоторого количества ячеек на диске.

Недостатком таких аппаратов является то, что при изменении нормы.высева необходимо освобождать бункер от семян и снимать диски, что трудоемко и неудобно при обслуживании сеялки.

Предлагаемый высевающий аппарат отличается тем, что секторная накладка, входящая в кольцевую канавку высевающего далека аппарата, имеет возможность перемещаться вдоль паза диска и занимать два фиксированных положения. При первом положении накладка перекрывает ряд ячеек в бункере для уменьшения количества высеваемых семян на погонный метр. При втором положении ряд ячеек на диске остается открытым, а накладка выполняет функцию выталкивателя семян. Такое выполнение позволяет изменять количество высеваемых семян. Перемещение накладки из одного положения в другое производится без освобождения бункера от семян.

На фиг. 1 и 2 схематично изображен описываемый аппарат.

Он содержит бункер 1 для семян, корпус 2, вертикальный высевающий диск 3 с канавками, проходящими по оси симметрии ячеек, отражатель 4 семян, накладку 5, входящую в канавки диска, штырь 6 и штифт 7. Накладка может устанавливаться в канавках диска в двух положениях: в верхнем, занимая положение в бункере 1 между отражателем 4 семян и задней стенкой корпуса 2 аппарата, и в нижнем, занимая положение между задней стенкой корпуса аппарата и местом выброса семян из ячеек диска. В каждом из положений накладка крепится быстросъемными штырями 6 к корпусу аппарата.

Для фиксирования накладки в верхнем положении штырь 6 устанавливают в гнездо а накладки, а для фиксирования ее в нижнем положении — в гнездо б накладки.

Аппарат работает следующим образом.

При необходимости высева малых норм семян на погонный метр часть ячеек на диске (один или два ряда) перекрываются накладкой, устанавливаемой в верхнем положении между. отражателем семян и задней стенкой корпуса. При необходимости высева повы 5 шенных норм семян на погонный метр или работы сеялки на повышенных скоростях вынимают штырь, накладку по канавке диска перемещают в нижнее положение до упора в

30 штифт, затем устанавливают штырь. входящий

292611

Составитель В. Урадовскнх

Редактор Н. Л, Корченко Техред Л. Я. Левина Корректор Т. A. Китаева

Заказ !!24 Тираж 473 Подписное

1!НИИПИ Комитета по дедам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Рауцккая наб., д. 4/5

Загорская типография в гнездо б на накладке. В этом положении накладка выполняет функцию выталкивателя семян из ячеек диска. Штырь с целью быстрой перестановки накладки изготовлен, например в виде быстросъемного шплинта.

Предмет изобретения

1. Высевающий аппарат по авт. св. № 235442, отличающийся тем, что, с целью изменения количества высеваемых семян, накладка Вы полнена подвижной вдоль кольцевой канавки диска с возможностью установки в двух фиксированных положениях в камере бункера между отражателем семян и задней стенкой корпуса аппарата и в месте выброса семян из

5 ячеек диска.

2. Аппарат по п. 1, отличающийся тем, что для фиксации накладки в обоих положениях в гнездах корпуса аппарата установлены быстросъемные штыри.
