Реферат

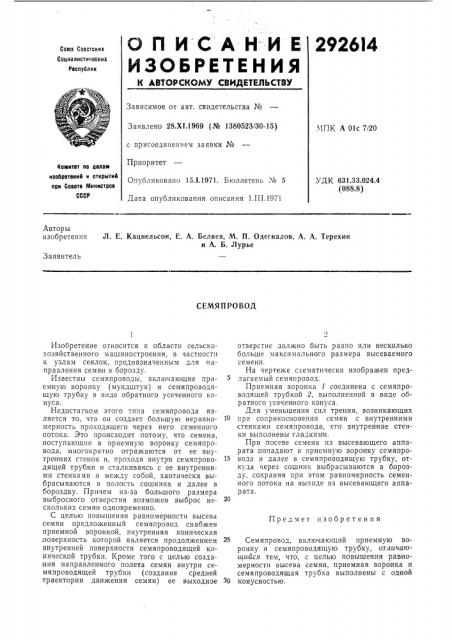

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2926l4

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х1.1969 (№ 1380523/30-15) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 1.III.1971,ЧПК А 01с 7/20

Комитет по делан изобретеиий и открытий

IlpN Соеетв йтииистрое

СССР

УДК 631.33.024.4 (088.8) Авторы изобретения Л. Е. Кацнельсон, Е. А. Беляев, М. П, Одегналов, А. А. Терехин и А. Б. Лурье

Заявитель

СЕМЯПРОВОД

Предмет изобретения

Семяпровод, включающий приемную воронку и семяпроводящую трубку, отличаюи1ийся тем, что, с целью повышения равномерности высева семян, приемная воронка и семяпроводящая трубка выполнены с одной

З0 конусностью.

Изобретение относится к области сельскохозяйственного машиностроения, в частности к узлам сеялок, предназначенным для направления семян в борозду.

Известны семяпроводы, включающие приемную воронку (мундштук) и семяпроводящую трубку в виде обратного усеченного конуса.

Недостатком этого типа семяпровода является то, что он создает большую неравномерность проходящего через него семенного потока. Это происходит потому, что семена, поступающие в приемную воронку семяпровода, многократно отражаются от ее внутренних стенок и, проходя внутри семяпроводящей трубки и сталкиваясь с ее внутренними стенками и между собой, хаотически выбрасываются в полость сошника и далее в бороздку. Причем из-за большого размера выбросного отверстия возможен выброс нескольких семян одновременно.

С целью повышения равномерности высева семян предложенный семяпровод снабжен приемной воронкой, внутренняя коническая поверхность которой является продолжением внутренней поверхности семяпроводящей конической трубки. Кроме того с целью создания направленного полета семян внутри семяпроводящей трубки (создание средней траектории движения семян) ее выходное отверстие должно быть равно или несколько больше максимального размера высеваемого семени.

На чертеже схематически изображен пред5 лагаемый семяпровод.

Приемная воронка 1 соединена с семяпроводящей трубкой 2, выполненной в виде обратного усечен|ного конуса.

Для уменьшения сил трения, возникающих

10 при соприкосновении семян с внутренними стенками семяпровода, его внутренние стенки выполнены гладкимтт.

При посеве семена из высевающего аппарата, попадают в приемную воронку семяпро15 вода и далее в семяпроводящую трубку, откуда через сошник выбрасываются в борозду, сохраняя при этом равномерность семенного потока на выходе из высевающего аппарата.

292614

Составитель В. Урадовских

Техред Л. Я. Левина Корректор Л. А. Царькова

Редактор Е. П. Хорина

Типография, пр, Сапунова, 2

Изд. Ко. 193 Заказ 360/3 Тираж 473 Подписное

1.1НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, УК-35, Раушская наб., д. 4/5
