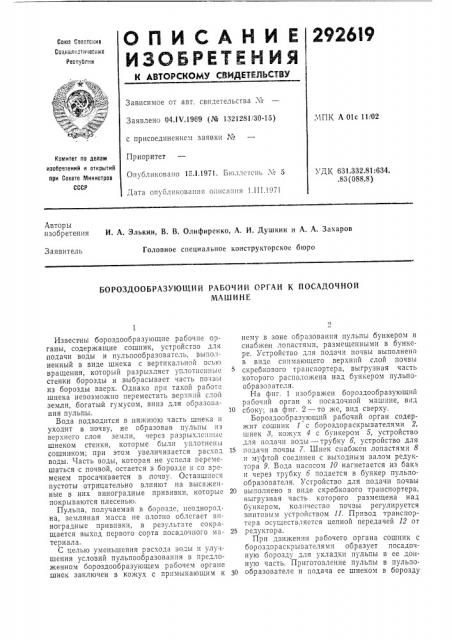

Бороздообразующий рабочий орган к посадочноймашине (патент 292619)
Бороздообразующий рабочий орган к посадочноймашине (патент 292619)
Показать все

Реферат



Союз Советских

Содналнстннескнх

Республик

<®jg

Зависимое от авт. свидетельства М

Заявлено 04.IV.1969 (M 1321281!30-15} с присоединением заявки М

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 1.111.1971.ЧПК А 01с 11/02

Комитет по делам изобретений и открытий при Совете йтинистрав

СССР

УДК 631.332,81:634..83 (088.8) Авторы изобретения И. А. Злькин, В. В. Олифиренко, А, И. Душкин и А. А. Захаров

Заявитель

Головное специальное конструкторское бюро

БОРОЗДООБРАЗУЮЩИЙ РАБОЧИЙ ОРГАН К ПОСАДОЧНОЙ

МАШИНЕ

Известны бороздообразующие рабочие органы, содержащие сошник, устройство для подачи воды и пульпообразоватсль, выполненный в виде шнека с вертикальной осшо вращения, который разрыхляет уплотпеннь е стенки борозды и выбрасывает часть по гвы из борозды вверх. Однако при такой работе шнека невозможно переместить верхний слой земли, богатый гумусом, вниз для образования пульпы.

Вода подводится в нижнюю часть шнека и уходит в почву, не образовав пульпы из верхнего слоя земли, через разрыхленные шнеком стенки, которые были уплотнены сошником; при этом увеличивается расход воды. Часть воды, которая не успела перемешаться с почвой, остается в борозде и со временем просачивается в почву. Оставшиеся пустоты отрицательно влияют на высаженные в них виноградные прививки, которые покрываются плесенью.

Пульпа, получаемая в борозде, неоднородна, земляная масса не плотно облегает виноградные прививки, в результате сокращается выход первого сорта посадочного материала.

С целью уменьшения расхода воды и улучшения условий пульпообразования в предложенном бороздообразующем рабочем органе шнек заключен в кожух с примыкающим к нему в зоне образования пульпы бункером и снабжен лопастями, размещенными в бункере. Устройство для подачи почвы выполнено в виде снимающего верхний слой почвы скребкового транспортера, выгрузная часть которого расположена над бункером пульпообразоз ателя.

На фиг. 1 изображен бороздообразующиш рабочий орган к посадочной машине, вид

10 сбоку; на фпг. 2 — то же, вид сверху.

Бороздообразующий рабочий орган содержит сошник 1 с бороздораскрывателями 2, шнек 8, кожух 4 с бункером 5, устройство для подачи воды — трубку б, устройство для

15 подачи почвы 7. Шнек снабжен лопастями 8 и муфтой соединен с выходным валом редуктора 9. Вода насосом 10 нагнетается из бака и через трубку б подается в бункер пульпообразователя. Устройство для подачи почвы

20 выполнено в виде скребкового транспортера, выгрузная часть которого размещена над бункером, количество почвы регулируется винтовым устройством 11. Привод транспортера осугцествляется цепной передачей 12 от

25 редуктора.

При движении рабочего органа сошник с бороздораскрывателями образует посадочную борозду для укладки пульпы в ее донную часть. Приготовление пульпы в пульпо30 образователе и подача ее шнеком в борозду

292619

Изд. ¹ !93

Заказ Зьо,й

Тираж 47З

Подписное

Типографии, пр (.апуиова, 2 производится непрерывно. Скребковый транспортер снимает верхний слой земли, богатый гумусом, с подготовленного заранее участка под посадку прививок и подает в бункер пульпообразователя, куда одновременно насосом через трубку б подается вода с минеральными удобрениями. Лопасти шнека перемешивают компоненты, образуя пульпу, которая шнеком выдавливается из бункера на дно борозды.

Предмет изобретения

1. Бороздообразующий рабочий орган и посадочной машине, содержащий сошник, устройство для подачи воды, устройство для подачи почвы, пульпообразователь, выполненный в виде шнека с вертикальной осью вращения, отлича ощийся тем, что, с целью

5 уменьшс|ния расхода воды и улучшения условий пульпообразования, шнек заключен в кожух с примыкающим к нему в зоне образования пульпы бункером и снабжен лопастями, размещенными в бункере.

10 2. Бороздообразующий рабочий орган по и. 1, отличающийся тем, что устройство для подачи почвы выполнено в виде снимающего верхний слой почвы скребкового транспортера, выгрузная часть которого расположена

15 над. бункером пульпообразователя.
