292628

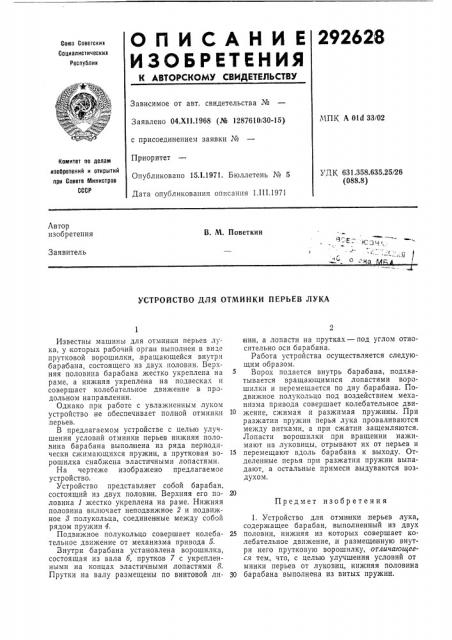

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04.Х11 1968 (№ 1287610/30-15) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 1.Ш.1971

МПК А 01d 33/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631.358.635.25/26 (088.8) Автор изобретения

В. М. Поветкин -" Е.

ЗЧ", Я C

Заявитель

УСТРОЙСТВО ДЛЯ ОТМИНКИ ПЕРЬЕВ ЛУКА

Известны машины для отминки перьев лука, у которых рабочий орган выполнен в виде прутковой ворошилки, .вращающейся внутри барабана, состоящего из двух половин. Верхняя половина барабана жестко укреплена на раме, а нижняя укреплена на подвесках и совершает колебательное движение в продольном направлении.

Однако при работе с увлажненным луком устройство не обеспечивает полной отминки перьев.

В предлагаемом устройстве с целью улучшения условий отминки перьев нижняя половина барабана выполнена из ряда периодически сжимающихся пружин, а прутковая ворошилка снабжена эластичными лопастями.

На чертеже изображено предлагаемое устройство.

Устройство представляет собой барабан, состоящий из двух половин. Верхняя его половина 1 жестко укреплена на раме. Нижняя половина включает неподвижное 2 и подвижное 3;полукольца, соединенные между собой рядом пружин 4.

Подвижное полукольцо совершает колебательное движение от механизма привода 5.

Внутри барабана установлена ворошилка, состоящая из вала б, прутков 7 с укрепленными на концах эластичными лопастями 8.

Прутки на валу размещены по винтовой ли нии, а лопасти на прутках — под углом относительно оси барабана.

Работа устройства осуществляется следующим образом.

Ворох подается внутрь барабана, подхватывается вращающимися лопастями ворошилки и перемещается по дну:барабана. Подвижное полукольцо,под воздействием механизма привода совершает колебательное дви10 жение, сжимая и разжимая пружины. При разжатии пружин перья лука проваливаются между витками, а при сжатии защемляются.

Лопасти ворошилки при вращении нажимают на луковицы, отрывают их от перьев и

15 перемещают вдоль барабана к выходу. Отделенные перья при разжатии пружин выпадают, а остальные примеси выдуваются воздухом.

Предмет изобретения

1. Устройство для отми|нки перьев лука, содержащее барабан, выполненный из двух

25 половин, нижняя из которых совершает колебательное движение, и размещенную внутри него прутковую ворошилку, отличающееся тем, что, с целью улучшения условий от минки перьев от луковиц, нижняя половина

30 барабана выполнена из витых пружин, 292628

Составитель В. Федоров

Техред Л. Я. Левина Корректор Л. А. Царькова

Редактор Е, П. Хорина

Изд. № 193 Заказ 360/16 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, нр, Сапунова, 2

2. Устройство по п. 1, отличающееся тем, что на прутках ворошилки укреплены эластичные лопасти под углом относительно оси барабана.
