Стогообразователь к уборочным сельскохозяйственным машинам

Иллюстрации

Стогообразователь к уборочным сельскохозяйственным машинам (патент 292645)
Стогообразователь к уборочным сельскохозяйственным машинам (патент 292645)
Стогообразователь к уборочным сельскохозяйственным машинам (патент 292645)
Показать все

Реферат

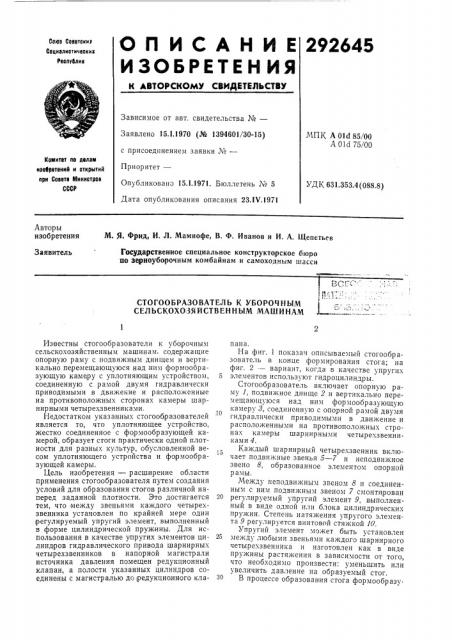

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292645

Союз Соввтскиз

Социалистическим

Реоотолив

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.1.1970 (№ 1394601/30-15) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 23.IV.1971

МПК АOld 85/00

А Old 75/00

Комитет оо делам изобретений H открытий ори Совете Министров

СССР

УДК 631.353.4(088.8) Авторы изобретения

М. Я. ФРид, И. Л. Мамиофе, В. Ф. Иванов и И. А. Щепетьев

Государственное специальное конструкторское бюро по зерноуборочным комбайнам и самоходным шасси

Заявитель

СТОГООБРАЗОВАТЕЛЬ К УБОРОЧНЫМ

СЕЛ ЬСКОХОЗЯ ЙСТВЕН Н ЫМ МАШИ HAM

Известны стогообразователи к уборочным сельскохозяйственным машинам, содержащие опорную раму с подвижным днищем и вертикально перемещающуюся над ним формообразующую камеру с уплотняющим устройством, соединенную с рамой двумя гидравлически приводимыми в движение и расположенные на противоположных сторонах камеры шарнирными четырехзвенниками.

Недостатком указанных стогообр азователей является то, что уплотняющее устройство, жестко соединенное с формообразующей камерой, образует стоги практически одной плотности для разных культур, обусловленной весом уплотняющего устройства и формообразующей камеры.

Цель изобретения — расширение области применения стогообразователя путем создания условий для образования стогов различной наперед заданной плотности. Это достигается тем, что между звеньями каждого четырехзвенника установлен по крайней мере один

|регулируемый упругий элемент, выполненный в форме цилиндрической пружины. Для использования в качестве упругих элементов цилиндров гидравлического привода шарнирных четырехзвенников в напорной магистрали источника давления помещен редукционный клапан, а полости указанных цилиндров соединены с магистралью до |редукционного клапана.

На фиг. 1 показач описываемый стогообразователь в конце формирования стога; на фиг. 2 — вариант, когда в качестве упругих

5 элементов используют гидроцилиндры.

Стогообразователь включает опорную раму 1, подвижное днище 2 и вертикально перемещающуюся над ним формообразующую .10 камеру 8, соединенную с опорной рамой двумя гидравлически цриводимыми в движение и расположенными на противоположных строНВх камеры шарнирными четырехзвенниками 4.

Каждый шарнирный четырехзвенник включает подвижные звенья 5 — 7 и неподвижное звено 8, обр азованное элементом опорной рамы.

Между неподвижным звеном 8 и соединенным с ним подвижным звеном 7 смонтирован

20 регулируемый упругий элемент 9, выполненный в виде одной или блока цилиндрических пружин. Степень натяжения упругого элемента 9 регулируется винтовой стяжкой 10.

Упругий элемент может быть установлен

25 между любыми звеньями каждого шарнирного четырехзвенника и изготовлен как в виде пружины растяжения в зависимости от того, что необходимо произвести: уменьшить или увеличить давление на образуемый стог. з0 В процессе образования стога формообр азу.

292645 ющая кам ра поднимается на образуемом стоге, а вместе с нею изменяют свое положение и шарнирные четырехзвенники. П ри этом упругие элементы стремятся или приподнять формообразующую камеру и таким образом уменьшить ее давление на стог, или опустить ее и увеличить это давление. Регулируя степень натяжения упругого элемента 9, устанавливают необходимое давление камеры на стог в зависимости от вида и состояния культуры.

Степень давления формообразующей камеры на образуемый стог можно регулировать также путем создания, регулируемого ядра>!лического подпора в полостях гидроцилипдров 11 ускоренного подъема камеры по завершению процесса стогообразования.

В напорной магистрали 12 источника давления 1,> установлен,редукционный клапан 1-1, а полости гидроцилиндров 11 подсоединены к ней до места установки редукцинного клапана 15. В этом случае в процессе образования стога полости гидроцилиндров находятся под давлением, создаваемым ред кционным клапаном, и уменьшают давление формообразу>ошей камеры на стог.

При выполнении гидроцилиндров двухстороннего действия можно не только уменьшать, но увеличивать давление формообразующей камеры на стог. Изменяя давление подпора в полости цилиндров при помощи редукционного клапана в нужном направлении, получают необходимую плотность стога.

Предмет изобретения

«

1. Стогоо<>разоватсль к уборочным сельскохозяйственным машинам, включающий оно| ную раму, подвн>кнос днище и вертикально перемещающу>ося над ним формообразующую камеру, соедипеш!ую с опорной рамой двумя

Гидрав. !!! Iесi(и приводимымi! Б дви>кениe i! расположенными iiO обе стороны от камеры шарнирпьп!и четырехзвепниками, о т л и ч а ющпйся тем, что, с целью расширения обла-!,> сти его применения путем изменения величины давлсния формообразующей камеры на о разуемый стог, между звеньями каждого четырехзвенника установлен, по >(райней»epe, один регулируемый упругий элемент.

2. Стогообразователь по п. 1, о т л и ч а юшийся тем, что каждый его упруг ш элемент представляет собой одну или блок пружин.

3. Стогообразоватсль по п. 1, отл и ч а юшийся тем, что, с целью использования в 1(2честве упругих элементов цилиндров гидравлического привода шарнирных четырехзвенников, в напорной магистрали источника давления установлен редукционный клапан, а полости указанных цилиндров соединены с магистралью до редукционного клапана.

292645 юг. 2

Составитель Л. Паньков

Корректор О. С. Зайцева

Редактор Н. Корченко

Типография M 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14

1тзд. М 218 Заказ 273 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,>К-35, Раушская наб., д. 4/5
