Реферат

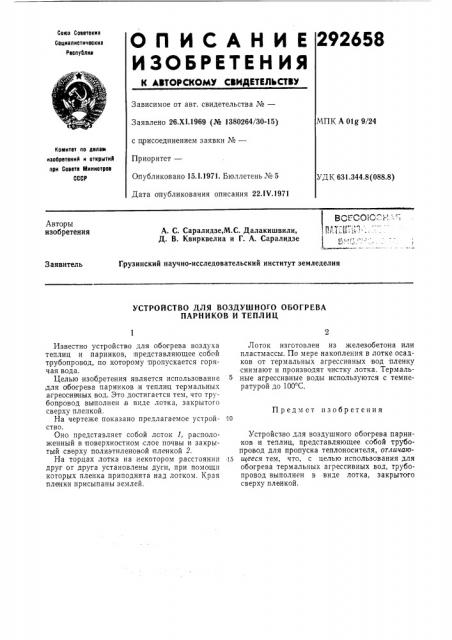

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоких

292658

Сецизлиотичеоких

Реопублик

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.XI.1969 (№ 1380264/30-15) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 22.IV.1971

МПК А Olg 9/24

Комитет по делам изооретений и открытий при Совете Миниотров

СССР

УД К 631.344.8 (088.8) Авторы изобретения

А. С. Саралидзе,М.С. Далакишвили, Д. В. Квирквелиа и Г. А. Саралидзе

Грузинский научно-исследовательский институт земледелия

Заявитель

УСТРОЙСТВО ДЛЯ ВОЗДУШНО10 ОБОГРЕВА

ПАРНИКОВ И ТЕПЛИЦ

П редм ет изобретения 10

Известно устройство для обогрева воздуха теплиц и парников, 1представляющее собой т!рубопровод, по которому пропускается горячая вода.

Целью изобретения является использование для обогрева парников и теплиц термальных агрессивных вод. Это достигается тем, что трубопровод выполнен в виде лотка, закрытого сверху пленкой.

На чертеже показано предлагаемое устройство.

Оно представляет собой лоток /, расположенный в поверхностном слое почвы и закрытый сверху полиэтиленовой пленкой 2.

На торцах лотка на,некотором расстоянии друг от друга установлены дуги, при помощи которых пленка приподнята над лотком. Края пленки присыпаны землей.

Лоток изготовлен из железобетона или пластмассы, По мере накопления в лотке осадков от термальных агрессивных вод пленку снимают и производят чистку лотка. Термальные агрессивные воды используются с температурой до 100 С.

Устройство для воздушного обогрева парников и теплиц, представляющее собой трубопровод для пропуска теплоносителя, отличаю15 и ееся тем, что, с целью использования для обогрева термальных агрессивных вод, трубопровод выполнен в виде лотка, закрытого сверху пленкой.
