Реферат

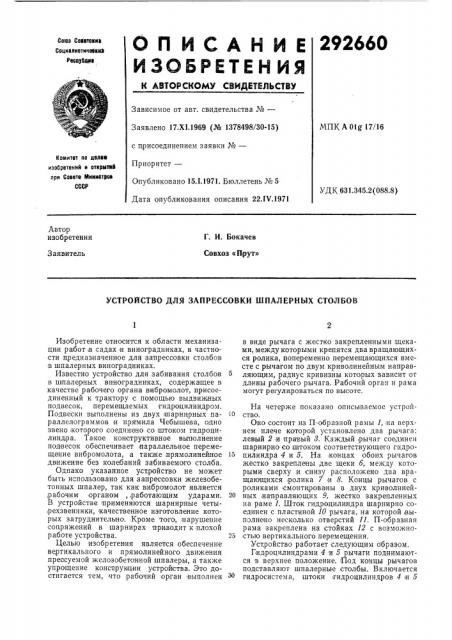

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292660

Союз Соавтовма

Социвяиотичеввмв

Реоауйяяв

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.Х1.1969 (№ 1378498/30-15) с п рисоединениеот заявки ¹â€”

Приоритет—

Опубликовано 15Л.1971. Бюллетень № 5

Дата опубликования описания 22.IV.1971

МПК А Olg 17/16

Комитат оо яеяа» изооротений и откр»тмВ ори Совете роимиотроа

СССР

УД К 631.345.2 (088.8) Автор изобретения

Г. И. Бокачев

Совхоз «П рут»

Заявитель

УСТРОЙСТВО ДЛЯ ЗАПРЕССОВКИ ШПАЛЕРНЫХ СТОЛБОВ

Изобретение относится к области механизации работ в садах и виноградниках, в частности предназначенное для запрессовки столбов в шпалерных виноградниках.

Известно устройство для забивания столбов в шпалер|ных виноградниках, содержащее в качестве рабочего органа вибромолот, присоединенный к трактору с помощью выдвижных подвесок, перемещаемых гидроцилиндром.

Подвески выполнены из двух:шарнирных параллелограммов и прямила Чебышева, одно звено которого, соединено со штоком гидроцилиндра. Такое конструктивное вьгполнение подвесок обеспечивает параллельное перемещение вибромалота, а также лрямолинейное движение без колебаний за биваемого столба.

Однако указанное устройство не может быть использовано для запрессовки железобетонных шпалер, так как вибромолот является

;рабочим органом,,работающим ударами.

В устройстве применяются шарнирные четы,рехзвенники, качественное изготовление которых затруднительно. Кроме того, нарушение сопряжений в шарнирах приводит к плохой работе устройства.

Целью изобретения является обеспечение вертикального и прямолинейного движения прессуемой желозобетонной пгпалеры, а также упрощение конст руюции устройства. Зто достигается тем, что рабочий орган выполнен в виде рычага с жестко закрепленными щеками, между которыми крепятся два вращающихся ролика, попеременно перемещающихся вместе с рычагом по двум криволинейным направляющим, радиус кривизны KQTо рых зависит от длины рабочего рычага. Рабочий орган и рама могут регулироваться по высоте.

На четерже показано описываемое устройство.

Оно состоит из П-образной рамы 1, на верх:нем плече которой установлено два,рычага: левый 2 и правый 8. Каждый рычаг соединен шарнирно со оттоком соответствующего гидро15 цилиндра 4 и 5. На .концах обоих рычагов жестко закреплены две щеки 6, между которыми .сверху и снизу расположено два вращающихся ролика 7 и 8. Концы рычагов с роликами смонтированы в двух криволиней2о ных направляющих 9, жестко закрепленных на раме 1. Шток гидроцилиндра шарнирно соединен с пластиной 10 рычага, на которой выполненно несколько отверстий ll. П-образная рама закреплена на стойках 12 с возможно25 стью вертикального перемещения.

Устройство работает следующим образом.

Гидроцилиндрами 4 и 5 рычаги поднимаются в верхнее положение. Под кочцы рычагов подставляют шпалерные столбы. Включается гидросистема, штоки гидроцилиндров 4 .и 5

292660

Предмет изобретения

2 9 8 в 7 8 7 5

Составитель В. Федоров

Редактор Н. Л. Корченко Текред А. А. Камышникова Коррекгор А. П, Васильева

Заке 1/7 Изд. № 217 Тираж 473 Г1одписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография ¹ 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14 втягиваются и перемещают рычаги вниз, вдавливая столбы.

Прямолинейность движения конца рычага достигается за счет того, что при подъеме рычага в верхнее положение нижний ролик 8 псремещаегся по криволинейной направляющей

9 к ее наружному концу, выдвигая при этом конец рычага наружу. При опускании рычага нижний ролик 8 перемещается по:направляющей 9 к ее внутреннему концу, передвигая внутрь конец рычага. Как только IHижний ролик дойдет до упора, начинает перемещаться к наружной части верхний ролик 7, выдвигая конец рычага наружу.

Таким образом, благодаря сложному движению конца рычага шпалера при запрессовке совершает прямолинейное перемещение.

Для регулирования глубины запрессовки шпалеры на рычагах снизу установлены пластины 10 с несколькими отверстиями, расположенными по .длине, посредством которых шгоки гидроцилиндров 4 и 5 соединяются с рычагaìè. Конструкция устройства позволяет также устанавливать столбы различной высоты.

Для этого П-образная рама 1 смонтирована па стойках 12 с возможностью вертикального

5 перемещения.

1. Устройство для запрессовки шпалерных

1О столбов, содержащее раму с рабочим органом, навешенную па трактор, механизм привода, отличающееся тем, что, с целью обеспечения вертикального и прямолинейного вхожде1п.я столбов в почву прп их запрессовке, рабочий

15 орган выполнен в виде рычага, опирающегося внутренним концом посредством двух роликов, установленных с симметричным смещением относительно оси рычага, на криволинейные н ап р авляющие.

20 2. Устройство по п. 1, отличающееся тем, что рабочий орган и рама выполнены с возможностью регулирования по высоте.
