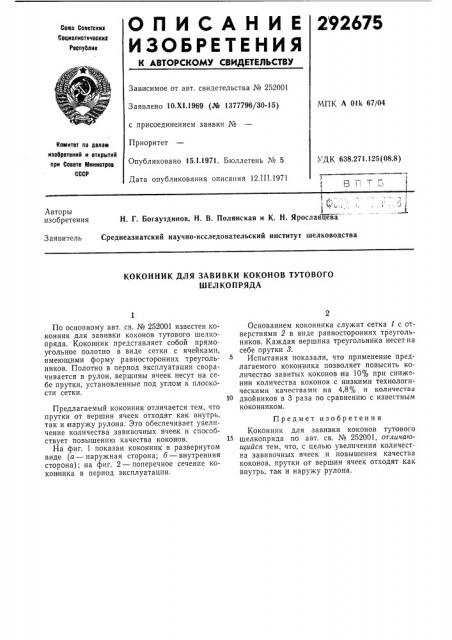

О П И С А Н И Е 2 92675

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социал исти чвскил

Республик

Зависимое от авт. свидетельства № 252001

Заявлено 10.Х1.1969 (М 1377796/30-15) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 12.III.1971

МПК А 01k 67/04 комитет пв делам иао0ретвний и открытий при Совете MHMHQTpol

СССР ДК 638 271 125(08 8) ! (Ц. ..

H Г. Богаутдинов, Н. В. Полянская и К. Н. Ярославцева

Авторы изобретения

Среднеазиатский научно-исследовательский институт шелководства

Заявитель

КОКОННИК ДЛЯ ЗАВИВКИ КОКОНОВ ТУТОВОГО

ШЕЛ КОПРЯДА

По основному авт. св. № 252001 известен коконник для завивки коконов тутового шелкопряда. Кокон пик представляет собой прямоугольное полотно в виде сетки с ячейками, имеющими форму .равносторонних треугольников. Полотно в период эксплуатации сворачивается в рулон,,вершины ячеек несут на себе прутки, установленные под углом к плоскости сетки.

Предлагаемый коконник отличается тем, что прутки от вершин ячеек отходят как внутрь, так и наружу рулона. Это обеспечивает увеличение количества завивочных ячеек и способствует повышению качества коконов.

На фиг. 1 показан коконник в развернутом виде (а в наружная сторона; б — внутренняя сторона); .на фиг. 2 — поперечное сечение кокон ника в период эксплуатации.

Основанием коконника служит сетка 1 с отверстиями 2 в виде равносторонних треугольников. Каждая вершина треугольника несет на себе прутки 8.

Испытания показали, что применение предлагаемого коконника позволяет повысить количество завитых коконов iHa 10% при снижении количества коконов с низкими технологическими качествами на 4,8% и количества двойников в 3 раза по сравнению с известным коконником.

Предмет изобретения

Коконник для завивки коконов тутового шелкопряда по авт. св. № 252001, отличаюи1ийся тем, что, с целью увеличения количества завивочных ячеек и повышения качества коконов, прутки от вершин ячеек отходят как внутрь, так и наружу рулона.

292G75 з г

Фиг. < фиг.г

Составитель Д, Ошерова

Редактор Н. Л. Корченко Техред А. А. Камышникова Корректор О. С. Зайцева

Изд. № 226 Заказ 534/10 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС1

Москва, Я-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2
