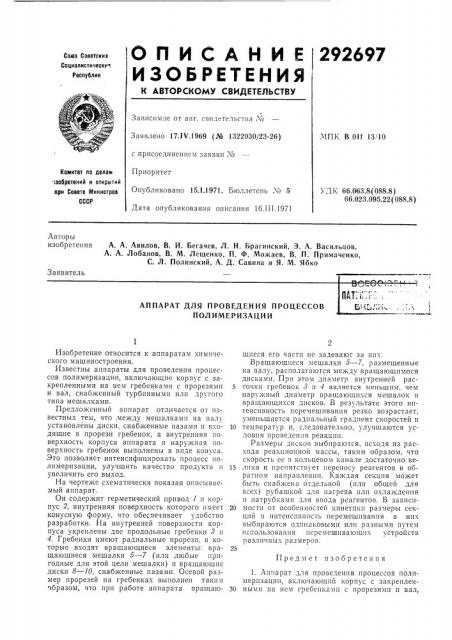

О П И С А H И Е 292697

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистически;

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

МП1 В Olf 13ilO

Заявлено 17.1V.1969 (№ 1322030/23-26) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 16.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.063.8(088.8)

66.023.095.22 (088.8) Авторы изобретения

А. А. Авилов, В. И. Бегачев, Л. Н. Брагинский, Э. А. Васильцов, А. А. Лобанов, В. М. Лещенко, П. Ф. Можаев, В, П. Примаченко, С. Л. Полинский, А. Д. Савина и Я. М. Ябко

Заявитель г 1

Ю ь " т .

АППАРАТ ДЛЯ ПРОВЕДЕНИЯ ПРОЦЕССОВ

ПОЛИМЕРИЗАЦИИ

Предмет изобретения

Изобретение относится к аппаратам химического машиностроения.

Известны аппараты для проведения процессов полимеризации, включающие корпус с закрепленными на нем гребенками с прорезями и вал, снабженный турбинными илп другого типа мешалками.

Предложенный аппарат отличается от известных тем, что,между мешалками на валу установлены диски, снабженные пазами и входящие в прорези гребенок, а внутренняя поверхность корпуса аппарата и наружная поверхность гребенок выполнены в виде конуса.

Это позволяет интенсифицировать процесс полимеризации, улучшить качество продукта и увеличить его выход.

На черте>ке схематически показан описываемый аппарат.

Он содержит герметический привод 1 и корпус 2, внутренняя поверхность которого имеет конусную форму, что обеспечивает удобство разработки. На внутренней поверхности корпуса укреплены две продольные гребенки 3 и

4. Гребенки имеют радиальные прорези, в которые входят вращающиеся элементы: вращающиеся мешалки 5 — 7 (или любые пригодные для этой цели мешалки) и вращающие диски 8 — 10, снабженные пазами. Осевой размер прорезей на гребенках выполнен таким образом, что при работе аппарата вращающиеся его части не задевают за них.

Вращающиеся мешалки 5 — 7, размещенные на валу, располагаются между вращающимися дисками. При этом диаметр внутренней рас5 точки гребенок 8 и 4 является меньшим, чем наружный диаметр вращающихся мешалок и вращающихся дисков. В результате этого интенсивность перемешиванпя резко возрастает, уменьшается радиальный градиент скоростей и

10 температур и, следовательно, улучшаются условия проведения реакции.

Размеры дисков выбираются, исходя из расхода реакционной массы, таким образом, что скорость ее в кольцевом канале достаточно ве15 лика и препятствует переносу реагентов в обратном направлении. 1 аждая секция может быть снабжена отдельной (или общей для всех) рубашкой для нагрева или охлаждения и патрубками для ввода реагентов. В зависи20 мости от особенностей кинетики размеры секций и интенсивность перемешивания в них выбираются од|шаковыми или разными путем использования псремешивающих устройств различных размеров.

1. Аппарат для проведения процессов полимеризации, включающий корпус с закреплен30 ными иа нем гребенками с прорезями и вал, 292697

Составитель Н. И. Лебедева

Редактор Н. Л. Кориенко Корректор Т. А. Джаманкулова

Изд. № 219 Заказ 531/!4 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ири Совете Министров СССР

Москва, 71(-35, 1 аушская наб., д. 4/5

Типография, пр. Сапунова, 2 снабженный турбинными IIлн др гого типа мешалками, отличающийся тем, что, с целью интенсификации процесса полимеризацпи, увеличеьп1я выхода продукта, на валу меи ду,мешалками установлены диски, входящие в прорези гребенок.

2. Аппарат по и. 1, отли«ающийся тем, что, с целью улучшения условий монтажа и демонтажа аппарата, внутренняя поверхность корпуса аппарата и наружная поверхность

5 гребенок выполнены в виде конуса, а диски снабжены радиальными пазами,
