Реферат

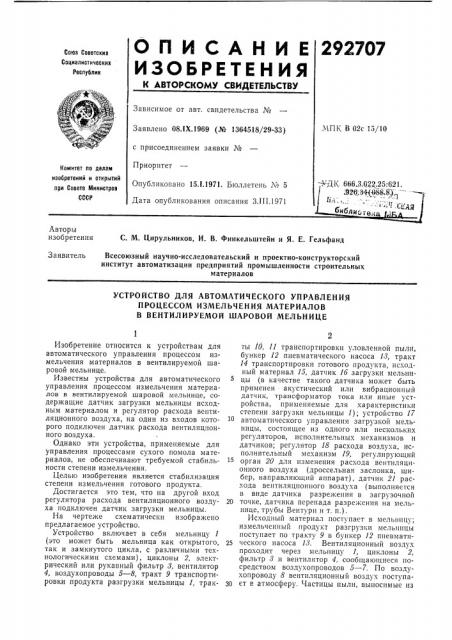

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПЬ, В 02с 15/10

Заявлено 08.!Х.1969 (№ 1364518/29-33) с присоединением заявки №

Приоритет

Опубликовано 15.!.1971. Бюллетень № 5

Дата опубликования описания З.III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР—,УДК- 666.3,022 25:621.

926. 34 (088,8 )

Г. ., " . - т- -АЯ блйоте;

Авторы изобретения С. М. Цирульников, И. В. Финкельштейн и Я. Е. Гельфанд

Заявитель Всесоюзный научно-исследовательский и проектно-конструкторский институт автоматизации предприятий промышленности строительных материалов

УСТРОИСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ПРОЦЕССОМ ИЗМЕЛЬЧЕНИЯ МАТЕРИАЛОВ

В ВЕНТИЛИРУЕМОЙ ШАРОВОЙ МЕЛЬНИЦЕ

Изобретение относится к устройствам для автоматического управления процессом измельчения материалов в вентилируемой шаровой мельнице.

Известны устройства для автоматического управления процессом измельчения материалов в вентилируемой шаровой мельнице, содержащие датчик загрузки мельницы исходным материалом и регулятор расхода вентиляционного воздуха, на один из входов которого подключен датчик расхода вентиляционного воздуха.

Однако эти устройства, применяемые для управления процессами сухого помола материалов, не обеспечивают требуемой стабильности степени измельчения.

Целью изобретения является стабилизация степени измельчения готового продукта.

Достигается это тем, что на другой вход регулятора расхода вентиляционного воздуха подключен датчик загрузки мельницы.

На чертеже схематически изображено предлагаемое устройство.

Устройство включает в себя мельницу 1 (это может быть мельница как открытого, так и замкнутого цикла, с различнь|ми технологическими схемами), циклоны 2, электрический или рукавный фильтр 8, вентилятор

4, воздухопроводы 5 — 8, тракт 9 транспортировки продукта разгрузки мельницы 1, тракгы iO, 11 транспортировки уловленной пыли, бункер 12 пневматического насоса И, тракт

14 транспортировки готового продукта, исходный материал 15, датчик 16 загрузки мельницы (в качестве такого датчика может быть применен акустический или вибрационный датчик, трансформатор тока или иные устройства, применяемые для характеристики степени загрузки мельницы 1); устройство 17 автоматического управления загрузкой мельницы, состоящее из одного или нескольких регуляторов, исполнительных механизмов и датчиков; регулятор 18 расхода воздуха, исполнительный механизм 19, регулирующий орган 20 для изменения расхода вентиляционного воздуха (дроссельная заслонка, шибер, направляющий аппарат), датчик 21 расхода вентиляционного воздуха (выполняется в виде датчика разрежения в загрузочной

20 точке, датчика перепада разрежения на мельнице, трубы Вентурп и т. п.).

Исходный материал поступает в мельницу; измельченный продукт разгрузки мельницы поступает по тракту 9 в бункер 12 пневматн25 ческого насоса 18. Вентиляционный воздух проходит через мельницу 1, циклоны 2, фильтр 3 и вентилятор 4, сообщающиеся посредством воздухопроводов 5 — 7. По воздухопроводу 8 вентиляционный воздух поступа30 ет ватмосферу. Частицы пыли,,выносимые из

292707

Составитель Ю. А. Маравин

Редактор К. H. Шанаурова Техред 3. Н. Тараненко

Корректоры: А. Абрамова и А. Николаева

Изд. № 214 Заказ 435/5 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мельницы потоком вентиляционного воздуха, осаждаются в циклонах 2 и фильтрах 8 и по трактам 10, 11 транспортируются в бункер 12 пневматического насоса 18, где смешиваются с продуктом разгрузки мельницы. Готовый продукт, образованный путем смешения продукта разгрузки мельницы и уловленной пы,пи, транспортируется далее при помощи пневматического насоса 18 по тракту 14. Управление загрузкой мельницы исходным ма1ериалом обеспечивается устройством 17, воспринимающим сигнал датчика 1б загрузки мельницы.

Управление расходом вентиляционного воздуха осуществляется регулятором 18, который при помощи исполнительного механизма

19 воздействует на регулирующий орган 20.

На один из входов регулятора 18 подключен датчик 21 расхода вентиляционного воздуха, на другой вход — датчик загрузки мельницы.

Сигналы этих датчиков сравниваются, и регулятор 18 при помощи исполнительного механизма 19 производит регулирующие воздействия на орган 20, направленные на компенсацию отклонений соотношения расхода вентиляционного воздуха и загрузки мельницы от заданной величины, Таким образом, осуществляется стабилизация удельного расхода вентиляционного воздуха, т. е. степени измельчения выносимой из мельницы пыли.

Эти отклонения происходят оттого, что при работе устройства 17 загрузка мельницы пе5 ременная. Следовательно, расход вентиляционного воздуха при поддержании заданного соотношения также будет соответственно переменным. При этом из мельницы будет выноситься различное количество пыли. Изме10 нение количества уносимой пыли приводит к изменению загрузки мельницы, что фиксируется датчиком загрузки 1б и соответственно компенсируется устройством 17.

15 Предмет изобретения

Устройство для автоматического управления процессом измельчения материалов в вентилируемой шаровой мельнице, содержащее датчик загрузки мельницы, соединенный с регулятором загрузки мельницы исходным материалом, и регулятор расхода вентиляционного воздуха, на один из входов которого подключен датчик расхода вентиляционного воздуха, отличающееся тем, что, с целью стабилизации степени измельчения готового продукта, на другой вход регулятора расхода вентиляционного воздуха подключен датчик загрузки мельницы.
