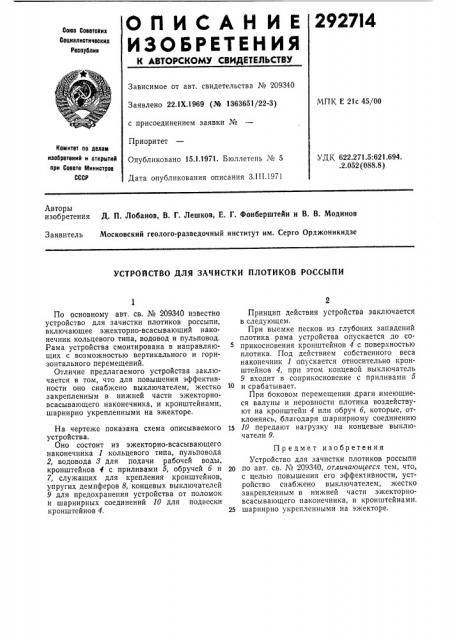

ОПИСАН ИЕ 2927I4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 209340

Заявлено 22.1Х.1969 (М 1363651/22-3) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания З.III.1971

МПК Е 21с 45/00

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УД К 622.271.5:621.694..2.052 (088.8) Авторы изобретения Д. П. Лобанов, В. Г. Лешков, Е. Г. Фонберштейн и В. В. Модинов

Заявитель Московский геолого-разведочный институт им. Серго Орджоникидзе

УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ ПЛОТИКОВ РОССЫПИ

По основному авт. св. № 209340 известно устройство для зачистки плотиков россыпи, включающее эжекторно-всасывающий наконечник кольцевого типа, водовод и пульповод.

Рама устройства смонтирована в направляющих с возможностью вертикального и горизонтального перемещений.

Отличие предлагаемого устройства заключается в том, что для повышения эффективности оно снабжено выключателем, жестко закрепленным в нижней части эжекторновсасывающего наконечника, и кронштейнами, шарнирно укрепленными на эжекторе.

На чертеже показана схема описываемого устройства.

Оно состоит из эжекторно-всасывающего наконечника 1 кольцевого типа, пульповода

2, водовода 8 для подачи рабочей воды, кронштейнов 4 с приливами 5, обручей б и

7, служащих для крепления кронштейнов, упругих демпферов 8, концевых выключателей

9 для предохранения устройства от поломок и шарнирных соединений 10 для подвески кронштейнов 4.

Принцип действия устройства заключается в следующем.

При выемке песков из глубоких западений плотика рама устройства опускается до соприкосновения кронштейнов 4 с поверхностью плотика. Под действием собственного веса наконечник 1 опускается относительно кронштейнов 4, при этом концевой выключатель

9 входит в соприкосновение с приливами 5 и срабатывает.

При боковом перемещении драги имеющиеся валуны и неровности плотика воздействуют на кронштейн 4 или обруч б, которые, отклоняясь, благодаря шарнирному соединению

15 10 передают нагрузку на концевые выключатели 9.

Предмет изобретения

Устройство для зачистки плотиков россыпи

20 по авт. св. ¹ 209340, отличающееся тем, что, с целью повышения его эффек1ивности, устройство снабжено выключателем, жестко закрепленным в нижней части эжекторновсасывающего наконечника, и кронштейнами, 25 шарнирно укрепленными на эжекторе.
