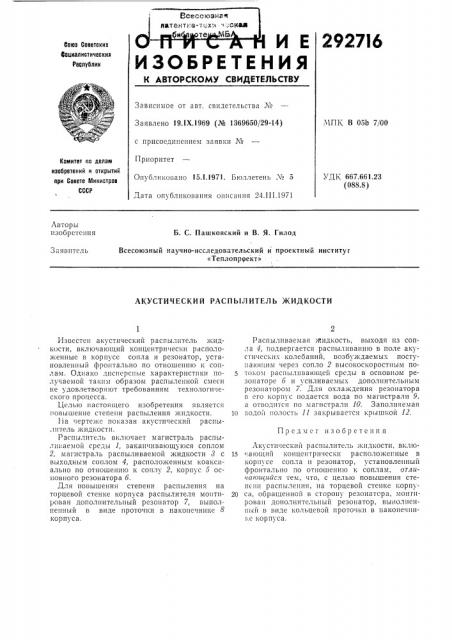

Акустический распылитель жидкости (патент 292716)
Акустический распылитель жидкости (патент 292716)
Показать все

Реферат



Всесоюзная лат ен т не- т: х: ;с иаа бтт те . 1са

И Е

2927I6

Союз Советских

Воциалистических

Реслублик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 19.IX.1969 (№ 1369650/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

МПК В 05Ь 7/00

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 667.661.23 (088.8) Дата опубликования описания 24.1II.1971

Авторы изобретения

Б. С. Пашковский и В. Я. Гилод

Всесоюзный научно-исследовательский и проектный институг

«Теплопроект»

Заявитель

АКУСТИЧЕСКИЙ РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Предмет изобретения

Известен акусти 1ескиЙ распылитель жидкости, включающий концентрически расположенные в корпусе сопла и резонатор, установленный фронтально по отношению к соплам. Однако дисперсные характеристики получаемой таким образом распыленной смеси не удовлетворяют требованиям технологического процесса.

Целью настоящего изобретения является повышение степени распыления жидкости.

11а 1ертеткс показан акусти 1ескиЙ распылитель жидкости.

Распылитель включает магистраль распыгпп-.аемой среды 1, заканчивающуюся соплом

2, магистраль распыливаемой жидкости 8 с выходным соплом 4, расположенным коаксиально по отношению к соплу 2, корпус 5 основного резонатора б.

Для повышения степени распыления на торцевой стенке корпуса распылителя монтирован дополнительный резонатор 7, выполненный в виде проточки в наконечнике 8 корпуса.

Распыливаемая >жидкость, выходя из coIlla 4, подвергается распыливанию в поле акустических колебаний, возбуждаемых поступающим через coII;Io 2 Bllcol ocKopocTIlbIM потоком распылпвающей среды в основном резонаторе б и усиливаемых дополнительным резонатором 7. Для охлаждения резонатора в его корпус подается вода по магистрали 9, а отводится по магистрали 10. Заполняемая

10 нодон полость 11 закрываетс11 крь(шкои 12.

Акуст1тческий распылитель жидкости, вклю15 чающий концентрически расположенные в корпусе сопла и резонатор, установленньш фронтально по отношению к соплам, отли1ающийся тем, что, с целью повышения степени распыления, на торцевой стенке корпу20 са, обращенной в сторону резонатора, монгирован дополнительный резонатор, выполненный в виде кольцевой проточки в наконечнике корпуса.

292716

7 3 2 6 5 12

Составитель 3. Зеленина

1 сдактор М. В, Макарова Тсхред А. A. Камышникова Корректоры; А. Николаева и М. Коробова

Изд. ¹ 202 Заказ 431!3 Тираж 473 Подписное 1НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2
