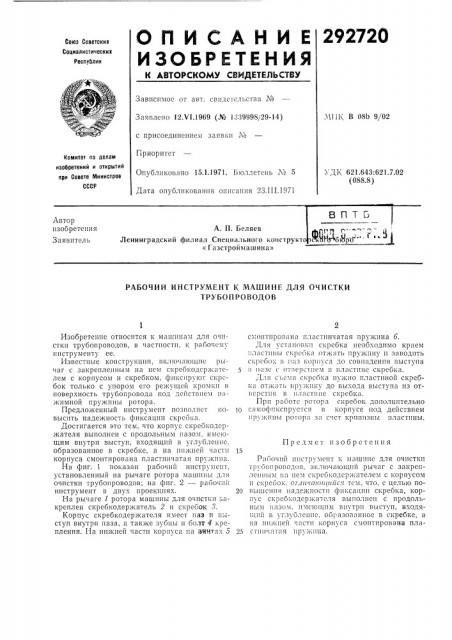

О П И C А Н И Е 292720

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои)з Советских

Социалистических

Республик

Зависимое от авт. CBII70TeëhcTâa ¹, (irIlK, В 08b 9/02

Заявлено 12.VI.1969 (№ 1 "39998129-14) с присоединением заявки №

Приоритет

Опубликовано 15.!.1971. Бюллетень № 5

Дата опубликования описания 23,III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643:621.7.02 (088.8) Автор изобретения

Заявитель

Ленинградский филиал Специа

«Газстроймашина»

РАБОЧИЙ ИНСТРУМЕНТ К МАШИНЕ ДЛЯ ОЧИСТКИ

ТРУБОПРОВОДОВ

Предо!ст изобретения

Изобретение относится к машинам для очистки трубопроводов, в частности, к рабочему инструменту ее.

Известные конструкции, включгиощнс pI>Iчаг с закрепленным на нем скрсокодсржятслем с корпу.сом и скребком, фиксируют скребок только с упором его ре)кущей кромки в поверхность трубопровода под действием няжимной пру)кипы ротора.

Предложенный инструмент ïoçriîляст iloвысить надежность фиксации скребка.

Достигается это тем, что корпус скрсбкодсржателя выполнен с продольным пазом, имеющим внутри выступ, входящий в углубление. образованное в скребке, а на нижней части

KOpIrgCB CMOHTHpOBBI1a II IBCTHH IBTa5I r!р (жива.

На фиг. 1 показан рабочий инструмент, установленный на рычаге ротора машины для очистки трубопроводов; на фиг. 2 — рабочий инструмент в двух проекциях.

На рычаге 1 ротора машины для очистки закреплен скребкодержатель 2 и скребок ).

Корпус скребкодер)кателя имеет иаз и BiIступ внутри паза, а также зубцы и болт 4 крепления. На нижней части корпуса на зчнтях

c 0птнрОвана l1ластннчатая пру)ки ra 6.

Для у стя вовк 1 clipc()KB нсоохОднмо краем

1! iacT»iit>i скребка отжать пр жпну н заводить скрс()OK в I!;13 корпуса lo совпадения выступа в II;!3(с 077!ерс!Пем B Iiлястине скребка.

Д л !1 с 71> 0 м я с к р с 0 к а нужно п л а с т н и 0 и скребка Отжать пр) )! Пиу до выхода выступа из QTперстня в;!лястине скребка.

При работе ротора скребок дополнительно

1() самофнкспрустся в корпусе под действием пружины ротора зя счет кривизны пластины.

Р(!бочий инструмент к машш!с для очистки трубонрово.1ов. вк)lo iaioirrlri ры гяг с закрсп70I1III>1м н;1 не.,l скрсбкодсржятелем с корп7сох! и скребок. Or>lòòoi((I ice тсм, что. с целью по20 BhilileIIIIH надежности (1)икс<(цнн скребка> Iropnyc скрсбкодержятеля выполнен с продольным пазом, имеющим внутри выступ, входяrirIIIf в углубление, образованное в скребке, а

11 я н н )К I I с и ii я с т! I к 0 р и у с я с м О н т и р О в а н а и л я25 (Гllll !я l!1!1 Iip i жина.

Фиг 2

Составитель И. Кроткова

Редактор Э. Н. Шибаева Техред 3. Н. Тараиеико Корректор Г. С. Мухина

Изд. М 214 Заказ 601/1 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2
