Реферат

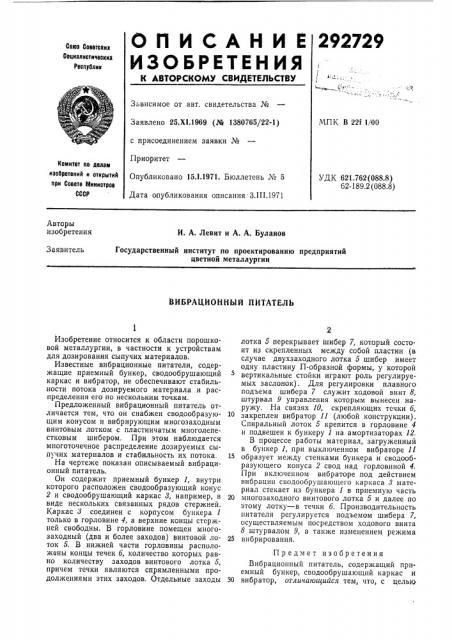

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 22f 1/00

Заявлено 25.XI.1969 (№ 1380765/22-1) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 3.III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.762(088.8)

62-189.2 (088.8) Авторы изобретения

И. А. Левит и А. А. Буланов

Государственный институт по проектированию предприятий цветной металлургии

Заявитель

ВИБРАЦИОННЬ1Й ПИТАТЕЛЬ

Изобретение относится к области порошковой металлургии, в частности к устройствам для дозирования сыпучих материалов.

Известные вибрационные питатели, содержащие приемный бункер, сводообрушающий каркас и вибратор, не обеспечивают стабильности потока дозируемого материала и распределения его по нескольким точкам.

Предложенный вибрационный питатель отличается тем, что он снабжен сводообразующим конусом и вибрирующим многозаходным винтовым лотком с пластинчатым многолепестковым шибером. При этом наблюдается многоточечное распределение дозируемых сыпучих материалов и стабильность их потока.

На чертеже показан описываемый вибрационный питатель.

Он содержит приемный бункер 1, внутри которого расположен сводообразующий конус

2 и сводообрушающий каркас 8, например, в виде нескольких связанных рядов стержней.

Каркас 8 соединен с корпусом бункера 1 только в горловине 4, а верхние концы стержней свободны. В горловине помещен многозаходный (два и более заходов) винтовой лоток 5. В нижней части горловины расположены концы течек б, количество которых равно количеству заходов винтового лотка 5, причем течки являются спрямленны ми продолжениями этих заходов. Отдельные заходы лотка 5 перекрывает шибер 7, который состоит из скрепленных между собой пластин (в случае двухзаходного лотка 5 шибер имеет одну пластину П-образной формы, у которой вертикальные стойки играют роль регулируемых заслонок). Для регулировки плавного подъема шибера 7 служит ходовой винт 8, штурвал 9 управления которым вынесен наружу. На связях 10, скрепляющих течки б, закреплен вибратор 11 (любой конструкции).

Спиральный лоток 5 крепится в горловине 4 и подвешен к бункеру 1 на амортизаторах 12.

В процессе работы материал, загруженный в бункер 1, при выключенном вибраторе 11 образует между стенками бункера и сводообразующего конуса 2 свод над горловиной 4.

При включенном вибраторе под действием вибрации сводообрушающего каркаса 3 материал стекает из бункера 1 в приемную часть

20 многозаходного винтового лотка 5 и далее по этому лотку — в течки б. Производительность питателя регулируется подъемом шибера 7, осуществляемым посредством ходового винта

8 штурвалом 9, а также изменением режима

25 вибрирования.

Предмет изобретения

Вибрационный питатель, содержащий приемный бункер, сводообрушающий каркас и

30 вибратор, отличающийся тем, что, с целью

292729

Составитель Г. Либенсон

Рсдактор Н. Л. Кориенко Тсхред 3. Н. Тараненко Корректоры: А. Николаева и А. Абрамова

Изд. № 214 Заказ 435/17 Тираж 473 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 обеспечения многоточечного распределения дозируемых сыпучих материалов и стабильности их потока, он снабжен сводообразующим конусом и вибрирующим многозаходным винтовым лотком с пластинчатым многолепестковым шибером.
