Реферат

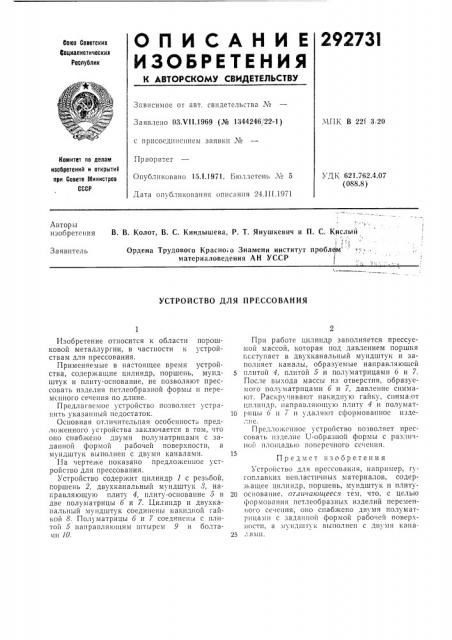

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено ОЗ,VI1.1969 (¹ 1344246, 22-1) МПК В 22f 3 20 с присоединением заявки №

Приоритет

Опубликовано 15.I.1971. Бюллетень ¹ 5

Дата опубликования описания 24.III.1971

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.762.4.07 (088.8) В. В. Колот, В. С. Киндышева, P. Т. Янушкевич и П. С. Кислыи

Ордена Трудового Красно о Знамени институт проблбм материаловедения АН УССР

2 :

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ ПРЕССОВАНИЯ

Изобретение относится к области порошковой металлургии, в частности к устройствам для прессования.

Применяемые в»aстоящее время устройства, содержащие цилиндр, поршень, мундштук и плиту-основание, не позволяют прессовать изделия петлеобразной формы и переменного сечения по длине.

ПредлагaE. ìoå устройство позволяет устранить указанный недостаток.

Основная отличительная особенность предложенного устройства заключается в том, что оно снабжено двумя полуматрицами с заданной формой рабочей поверхности, а мундштук выполнен с двумя каналами.

I Ia чертеже показано предложенное устройство для прессования.

Устройство содержит цилиндр 1 с резьбой, r0ðøåíü 2, двухканальный мундштук 8, направляющую плиту 4, плиту -основание 5 и две полуматрицы 6 и 7. Цилиндр и двухканальный мундштук соединены накидной гайкой 8. Полуматрицы 6 и 7 соединены с плитой 5 направляющим штырем 9 и болтапн 10.

Прн работе цилиндр заполняется прессуемой массой, которая под давлением поршня гсступает в двухканальный мундштук и заполняет каналы, образуемые направляющей

5 плитой 4, плитой 5 и пол матрицами 6 и 7.

После выхода массы из отверстия, образуемого полуматрпцамн 6 и 7, давление снимаР а с к р, ч и в а ю т H a t jr g 0 y jo ra ih i, с и и м а:от цилиндр, направляющую плиту 4 и полумат10 рицы 6 и 7 и удаляют сформованное пзде,-,ие.

Предложенное устройство позволяет прессовать изделие U-образной формы с различной площадью попсречного сечения.

Предмет изобретения

Устройство для прессования, например, гугоплавких непластичпых материалов, содержащее цилиндр, поршень, мундштук и плиту20 основание, отличающееся тем, что, с целью формования петлеобразных изделий переменного се спия, оно снабжено двумя полуматрпцами с заданной формой рабочей поверхности, а муIlдштук выполнен с двумя кана25 ламп.

292731

Составитель Г. Либенсои

1 сдактор М. В. Макарова Тскрсд А. А. Камышиикова Корректоры: А. Николаева и М. Коробова

Изд. № 202 Заказ 431, 5 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений п открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
