БАЛТ» би

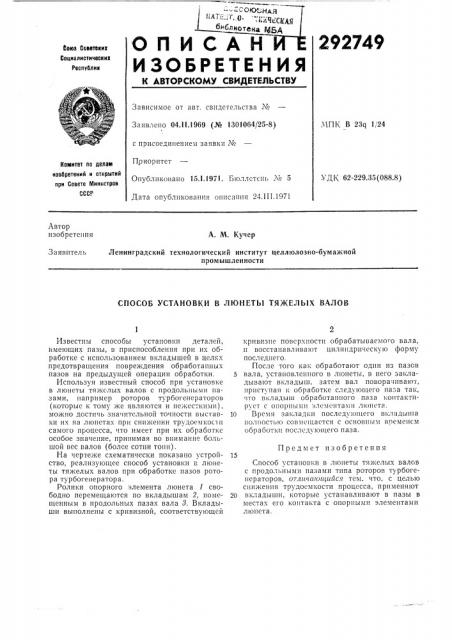

ОП И С

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтвкик

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 23q 1/24

Заявлено 04.11.1969 (№ 1301064/25-8) с присоединением заявки №

П,риоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 24.II I.1971

Комитет по делам иэобретеиий и открытий при Совете Мииистров

СССР

УДК 62-229.35(088.8) Автор изобретения

А. М. Кучер

Ленинградский технологический институт целлюлозно-бумажной промышленности

Заявитель

СПОСОБ УСТАНОВКИ В ЛЮНЕТЪI ТЯ)КЕЛ61Х ВАЛОВ

Предмет изобретения

Известны способы установки деталей, имеющих пазы, в приспособления при их обработке с использованием вкладышей в целях предотвращения повреждения обработанных пазов на предыдущей операции обработки.

Используя известный способ при установке в люнеты тяя(слых валов с продольными пазами, например роторов турбогенераторов (KoTophIc к тому же являются и пежестким11), можно достичь значительной точности выставки Нх на люнетах при снижении трудоемкости самого процесса, что имеет при их обработке особое значение, принимая во внимание большой вес валов (более сотни тонн).

На чертен(е схематически показано устройство, реализующее способ установки в люнеты тяжелых валов при обработке пазов ротора турбогенератора.

Ролики опорного элемента люнета 1 свободно перемещаются по вкладышам 2, помещенным в продольных пазах вала 8. Вкладыши выполнены с кривизной, соответствующей кривизне поверхности обрабатывасмо.о вала, и восстанавливак>т цилиндрическую форму последнего.

После того как обработают один из пазов

5 вала, установленного в люнеты, в него закладывают вкладыш, затем вал повора-швают, приступая к обработке следующего паза так, что вкладыш обработанного паза контактирует с опорными элемснтамн люнета.

10 Бремя закладки последующего вкладыша полностью совмещается с основным временем обработки последующего паза.

Способ установки в люнеты тяжелых валов с продольными пазами типа роторов и рбогенераторов, отличтощий ся тем, что, с целью снижения трудоемкости процесса, применяют

20 вкладыши, которые устанавливают в пазы в местах его контакта с опорными элементами люнета.

292749

Составп гель Е. Макарова

Редактор М. В. Макарова Тсхред А. А. Камышникова Корректоры: А. Николаева и М. Коробова

Изд. ЪЪ 202 Заказ 431у9 Тираж 473 Подписное

Ц!1И1:ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова, 2
