Станок для удаления коры со стеблей растений

Иллюстрации

Станок для удаления коры со стеблей растений (патент 292772)
Станок для удаления коры со стеблей растений (патент 292772)
Показать все

Реферат



292772

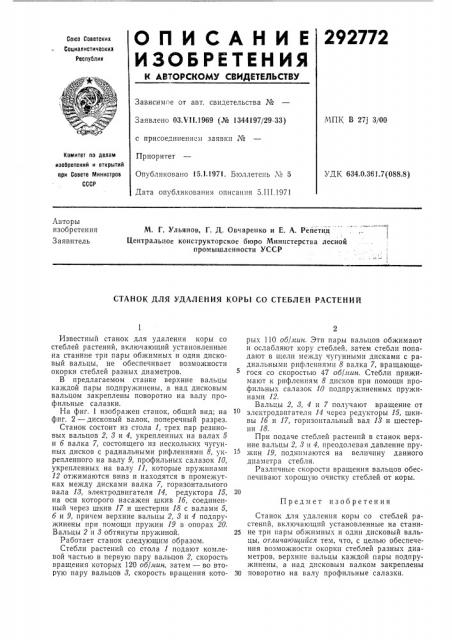

ОЛИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 27j 3/00

Заявлено ОЗ.711.1969 (№ 1344197/29-33) с присоединением заявки №

Комитет по делам изооретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 15.1.1971, Бюллетень ¹ 5

Дата опубликования описания 5.III.1971

УДК 634.0.361.7(088.8) Авторы изобретения

Заявитель

М. Г. Ульянов, Г. Д. Овчаренко и Е. А. Рейетин

Центральное конструкторское бюро Министерства лесной промышленности УССР

СТАНОК ДЛЯ УДАЛЕНИЯ КОРЫ СО СТЕБЛЕЙ РАСТЕНИЙ

Предмет изобретения

Известный станок для удаления коры со стеблей растений, включающий установленные на станине три пары обжимных и один дисковый вальцы, не обеспечивает возможности окорки стеблей разных диаметров.

В предлагаемом станке верхние вальцы каждой пары подпружинены, а над дисковым вальцом закреплены поворотно на валу профильные салазки.

На фиг. 1 изображен станок, общий вид; на фиг. 2 — дисковый валок, поперечный разрез.

Станок состоит из стола 1, трех пар резиновых вальцов 2, 8 и 4, укрепленных на валах 5 и б валка 7, состоящего из нескольких чугунных дисков с радиальными рифлениями 8, укрепленного на валу 9, профильных салазок 10, укрепленных на валу 11, которые пружинами

12 отжимаются вниз и находятся в промежутках между дисками валка 7, горизонтального вала 18, электродвигателя 14, редуктора 15, на оси которого насажен шкив 16, соединенный через шкив 17 и шестерни 18 с валами 5, 6 и 9, причем верхние вальцы 2, 3 и 4 подпружинены при помощи пружин 19 в опорах 20.

Вальцы 2 и 8 обтянуты пружиной.

Работает станок следующим образом.

Стебли растений со стола 1 подают комлевой частью в первую пару вальцов 2, скорость вращения которых 120 об/.яин, затем — во вторую пару вальцов 8, скорость вращения которых 110 об/нин. Эти пары вальцов обжимают и ослабляют кору стеблей, затем стебли попадают в щели между чугунными дисками с радиальными рифленпямп 8 валка 7, вращающегося со скоростью 47 об/,иин. Стебли прижимают к рифленпям 8 дисков при помощи профильных салазок 10 подпружиненных пружинами 12.

Вальцы 2, 8, 4 и 7 получают вращение от электродвигателя 14 через редукторы 15, шкивы 16 и 17, горизонтальный вал 13 и шестерни 18.

При подаче стеблей растений в станок верхние вальцы 2, 8 и 4, преодолевая давление пружин 19, поднимаются на величину данного диаметра стебля.

Различные скорости вращения вальцов обеспечивают хорошую очистку стеблей от коры.

Станок для удаления коры со стеблей растений, включающий установленные на стани25 не три пары обжимных и один дисковый вальцы, отличающийся тем, что, с целью обеспечения возможности окорки стеблей разных диаметров, верхние вальцы каждой пары подпружинены, а над дисковым валком закреплены

30 поворотно на валу профильные салазки.

292772

Фыа. t

Составитель 8. Н. Распопова

Редактор Э. Н. Шибаева Техред А. А. Камышникова Корректор Н. Л. Бронская

Изд. № 198 Заказ 366/13 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, OI(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
