Реферат

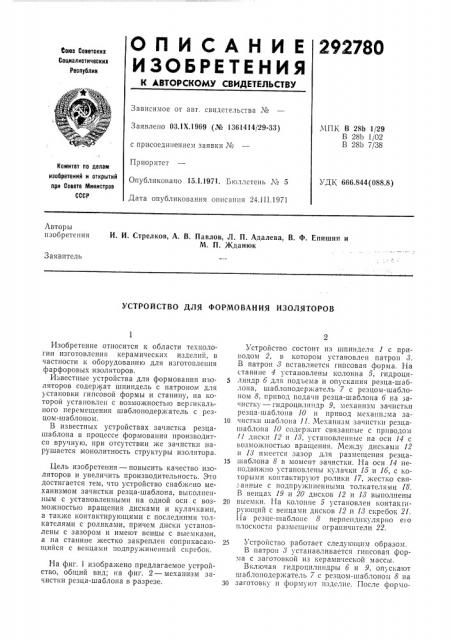

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292780 йоюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03.1Х.1969 (№ 1361414/29-33) с присоединением заявки №

Приоритет

Опубликовано 15,1.1971. Бюллетень № 5

Дата опубликования описания 24.III.1971,ЧПК В 28Ь 1/29

В 28b 1/02

В 28Ь 7/38

Комитет по делам изаоретеиий и открытий при Совете Министров

СССР

УДК 666.844(088.8) Авторы изобретения

И. И. Стрелков, А. В. Павлов, Л. П. Адалева, В. Ф. Епишин и

М. П. Ждаиюк

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ИЗОЛЯТОРОВ

Изобретение относится к области технологии изготовления керамических изделий, в частности к оборудованию для изготовления фарфоровых изоляторов.

Известные устройства для формования изоляторов содержат шпиндель с патроном для установки гипсовой формы и станину, на которой установлен с возможностью вертикального перемещения шаблонодержатель с резцом-шаблоном, В известных у.стройствах зачистка резцашаблона в процессе формования производится вручную, при отсутствии же зачистки нарушается монолитность структуры изолятора.

Цель изобретения — повысить качество изоляторов и увеличить производительность. Это достигается тем, что устройство снабжено механизмом зачистки резца-шаблона, выполненным с установленными на одной оси с возможностью вращения дисками и кулачками, а также контактирующими с последними толкателями с роликами, причем диски установлены с зазором и имеют венцы с выемками, а на станине жестко закреплен соприкасающийся с венцами подпружиненный скребок.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — механизм зачистки резца-шаблона в разрезе.

Устройство состоит из шпинделя 1 с приводом 2, в котором установлен патрон 8.

В патрон 8 вставляется гипсовая форма. На станине 4 установлены колонна 5, гидроци5 линдр 6 для подъема и опускания резца-шаблона, шаблонодержатель 7 с резцом-шаблоном 8, привод пода ш резца-шаблона 6 па зачистку — гидроцилиндр 9, механизм зачистки резца-шаблона 10 и привод механи ма за10 чистки шаблона 11. Механизм зачистки резцашаблона 10 содержит связаш|ые с приводом

/1 диски 12 и 18, установленные на оси 14 с возможностью вращения. Междъ дисками 12 и 18 имеется зазор для размещения резца15 шаблона 8 в момент зачистки. На оси 14 неподвижно установлены кулачки 15 и 16, с которыми ко11тактир ют ролики 1/, жестко свя=-анные с подпружиненными толкателями 18.

В венцах 19 и 20 дисков 12 и 18 выполнены

20 выемки. На колонне 5 установлен контактирующий с венцами дисков 12 и И скребок 21.

Па резце-шаблоне 8 перпендикулярно е|о плоскости размещены ограничители 22.

25 Устройство работает следующим образом.

В патрон 8 устанавливается гипсовая форма с заготовкои из керамической массы.

Включая гидроцилиндры 6 и 9, опускают шаблонодержатель 7 с резцом-шаблоном 8 на

3Q заготовку и формуют изделие. После формо292780 вания, переключив гидроцилиндры 6 и 9, подают резец-шаблон 8 в механизм зачистки резца-шаблона 10 от керамической массы.

Резец-шаблон 8 подается в зазор между вращающимися дисками 12 и 13, и происходит удаление керамической массы с поверхности шаблона. керамическая масса, попадая в выемки венцов вращающихся дисков 12 и

18, выталкивается толкателями 18 и удаляется с поверхности венцов 19 и 20 скребком 21.

Программа работы толкателей задается кулачками 15 и 16.

Установленные перпендикулярно плоскости резца-шаблона 8 ограничители 22 препятствуют сдвигапию керамической массы во время зачистки и способствуют лучшему заполнению выемок венцов 19 и 20.

Предмет изобретения

Устройство для формования изоляторов, содержащее шпиндель с патроном для устаповки гипсовой формы и станину, íà fioTopcH установлен с возможностью вертикально о перемещения шаблонодержатель с резцомшаблоном, отлича(ощееся тем, что, с целью повышения качества изоляторов и увеличения рр производительности, оно снабжено механизмом зачистки резца-шаблона, выполненным с установленными на одной оси с возможностью вращения дисками и кулачками, а также кон актирующими с последними толкателями с

15 роликами, причем диски установлены - зазором и имеют венцы с выемками, а на станине жестко закреплен соприкасающийся с венцами подпружиненный скребок.

Фиг
