Реферат

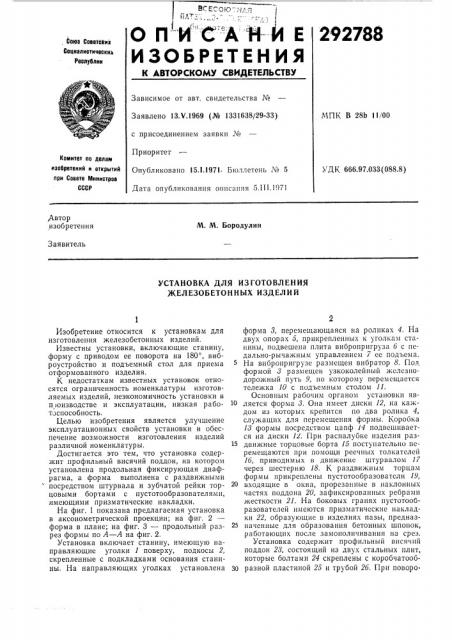

В кгсю-„,;

11/Р-.О П И "O -А Я-Й Е

2 92788

Союз Соеетсеик

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.Ч.1969 (№ 1331638/29-33) МПК В 28Ь 11/00 с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 5.111.1971

Комитет по делам изобретений и открытий при Совете Мииистрое

СССР

УДК. 666.97.033(088.8),Автор изобретения

М. М. Бородули

Заявитель

УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ

)КЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Изобретение относится к установкам для изготовления железобетонных изделий.

Известны установки, включающие станину, форму с приводом ее поворота на 180, виброустройство и подъемный стол для приема отформованного изделия.

К недостаткам известных установок относятся ограниченность номенклатуры изготовляемых изделий, неэкономичность установки в п оизводстве и эксплуатации, низкая работоспособность.

Целью изобретения является улучшение эксплуатационных свойств установки и обеспечение возможности изготовления изделий различной номенклатуры.

Достигается это тем, что установка содержит профильный висячий поддон, на котором установлена продольная фиксирующая диафрагма, а форма выполнена с раздвижными посредством штурвала и зубчатой рейки торцовыми бортами с пустотообразователями, имеющими призматические накладки.

На фиг. 1 показана предлагаемая установка в аксонометрической проекции; на фиг. 2— форма в плане; на фиг. 3 — продольный разрез формы по А — А на фиг. 2.

Установка включает станину, имеющую направляющие уголки 1 поверху, подкосы 2, скрепленные с подкладками основания станины. На направляющих уголках установлена форма 8, перемещающаяся на роликах 4. На двух опорах 5, прикрепленных к уголкам станины, подвешена плита вибропригруза 6 с педально-рычажным управлением 7 ее подъема.

На вибропригрузе размещен вибратор 8. Под формой 8 размещен узкоколейный железнодорожный путь 9, по которому перемещается тележка 10 с подъемным столом 11.

Основным рабочим органом установки яв10 ляется форма 8, Она имеет диски 12, »а каждом из которых крепится по два ролика 4, служащих для перемещения формы. Коробка

18 <рормы посредством цапф 14 подвешивается на диски 12. При распалубке изделия раздвижные торцовые борта 15 поступательно перемещаются при помощи реечных толкателей

16, приводимых в движение штурвалом 17 через шестерню 18. К раздвижным торцам формы прикреплены пустотообразоватсли 19, 20 входящие в окна, прорезанные в наклонных частях поддона 20, зафиксированных ребрами жесткости 21. На боковых гранях пустотообразователей имеются призматические накладки 22, образующие в изделиях пазы, предназ25 наченные для образования бетонных шпонок, работающих после замоноличивания на срез.

Установка содержит профильный висячий поддон 28, состоящий из двух стальных плит, которые болтами 24 скреплены с коробчатооб3о разной пластиной 25 и трубой 26. При поворо.

292788 ге формы на 180 поддон, коробчатообразная пластина и труба опускаются на величину хода ограничителей 27, стержни которых проходят через прорези неподвижно прикрепленных к бортам опалубки пластин 28.

Для изменения ширины изготовляемых изделий на поддон устанавливается продольная фиксирующая диафрагма 29.

При работе установки форма 8, наполненная бетонной смесью, подается под виб- 10 ропригруз, который опускается на ней и уплотняет смесь. После этого вибропригруз поднимается, а форма перемещается на противоположный конец станины, где на нее накладывается поддон, который через фляжные 15 замки 80 крепится к форме. Далее форма поворачивается на 180, и под нее подкатывается тележка 10 с подъемным столом, который поджимается к поддону приводом, например рычажным приспособлением 81, Затем пусто- 20 тообразователи 19 извлекаются из изделия, фляжные замки освобождают поддон, и изделия с поддоном опускаются на приемный стол и направляются на термообработку.

Предмет изобретения

Установка для изготовления железобетонных изделий, включающая станину, форму с приводом ее поворота на 180, виброустройство и подъемный стол для приема отформованного изделия, отличающаяся тем, что, с целью улучшения эксплуатационных свойств установки и обеспечения возможности изготовления изделий различной номенклатуры установка выполнена с профильным висячим поддоном, на котором установлена продольная фиксирующая диафрагма, а форма — с раздвижными посредством штурвала и зубчатой рейки торцовыми бортами с пустотообразователями, имеющими призматические накладки.

4 13 15 29 /9 23 24 30 25 24 !

22

A-A

2б 25 24 28 23 21 /9 /5 22

/Ь /5 /9 20 2/

/6 И /8

Фиг.З
