Машина для формования таблеток (патент 292802)
Машина для формования таблеток (патент 292802)
Показать все

Реферат

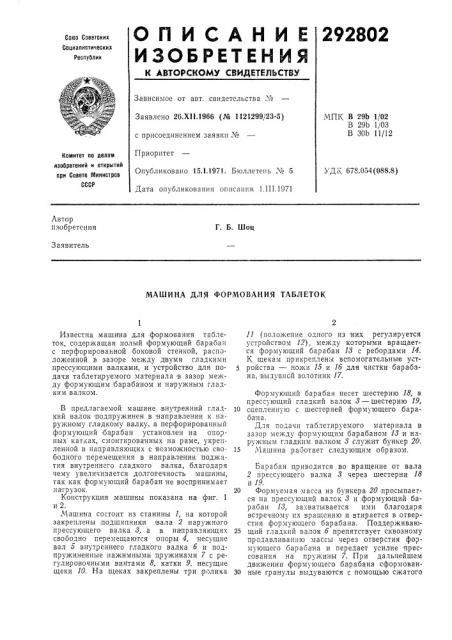

292802

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х11.1966 (№ 1121299/23-5) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания, 1.111.1971

МПК В 29b 1/02

В 29b 1/03

В 30b 11/12

Комитет по делам изобретеиий и открытий при Совете Мииистрав

СССР

Ъ Д, 67,г.О >4 (088.8) Автор изобретения

Г. Б. Шоц

Заявитель

МАШИНА ДЛЯ ФОРМОВАНИЯ ТАБЛЕТОК

Известна машина для формования таблеток, содержащая полый формующий барабан с перфорированной боковой стенкой, расположенной в зазоре между двумя гладкими прессующими валками, и устройство для подачи таблетируемого материала в зазор между формующим барабаном и наружным гладким валком.

В предлагаемой машине внутренний гладкий валок подпружинен в направлении к наружному гладкому валку, а перфорированный формующий барабан установлен на опорных катках, смонтированных на раме, укрепленной в направляющих с возможностью свободного перемещения в направлении:поджатия внутреннего, гладкого валка, благодаря чему увеличивается долговечность машины, так как формующий барабан не воспринимает натрузок.

Конструкция машины показана на фиг. 1 и 2.

Машина состоит из станины 1, на которой закреплены подшипники вала 2 наружного прессующего валка 8, а в направляющих свободно перемещаются опоры 4, несущие вал 5 внут,реннего гладкого валка б и подпружиненные нажимными пружинами 7 с регулировочными визитами 8, катки 9, несущие щеки 10. На щеках закреплены три,ролика

11 (положение одного из них регулируется устройством 12), между которыми вращается формующий барабан 18 с ребордами 14.

К щекам прикреплены вспомогательные устройства — ножи 15 и 1б для чистки барабана, выдувной золотник 17.

Формующий барабан несет шестерню 18, а прессующий гладкий валок 3 — шестерню 19, 10 сцепленную с шестерней формующего барабана.

Для подачи таблетируемого материала в зазор между формующим барабаном 13 и наружным гладким валком 3 служит бункер 20.

15 Машина работает следующим образом.

Барабан:приводится во вращение от вала

2 прессующего валка 8 через шестерни 18 и 19.

20 Формуемая масса из бункера 20 просыпается на прессующий валок 8 и формующий барабан 18, захватывается ими благодаря встречному пх вращению и втирается в отверстия формующего барабана. Поддерживаю25 щий гладкий валок б препятствует сквозному продавливанию массы через отверстия формующего бараоана и передает усилие прессования на пружины 7. При дальнейшем движении формующего барабана сформован30 ные гранулы выдуваются с помощью сжатого

292802

Риг. 2

Изд. № 204

Заказ 368/1

Тираж 473

Подписное

Типогр афин, п р. Сапунов а, 2 воздуха, поступающего из золотникового устройства.

С помощью ножей 15 и IG производится очистка формующего барабана от налипшей на его поверхность массы.

Предмет изобретения

Машина для формования таблеток, содержащая полый формующий барабан с пе рфорированной боковой стенкой, расположенной в зазоре между двумя гладкими прессующими валками, и устройство для подачи таблетируемого материала в зазор между формующим барабаном и наружным гладким валком, отличающаяся тем, что, с целью

5 увеличения долговечности машины, внутренний гладкий валок подпружинен в направлении к наружному гладкому валку, а перфори,рованный формующий .барабан установлен ча опорных катках, смонтированных на раме, 10 укрепленной в направляющих с возможностью свободного перемещения в направлении поджатия внутреннего гладкого валка.
