Пресс-форма для таблетирования изделий из порошкообразного фторопласта

Иллюстрации

Пресс-форма для таблетирования изделий из порошкообразного фторопласта (патент 292806)
Пресс-форма для таблетирования изделий из порошкообразного фторопласта (патент 292806)
Показать все

Реферат

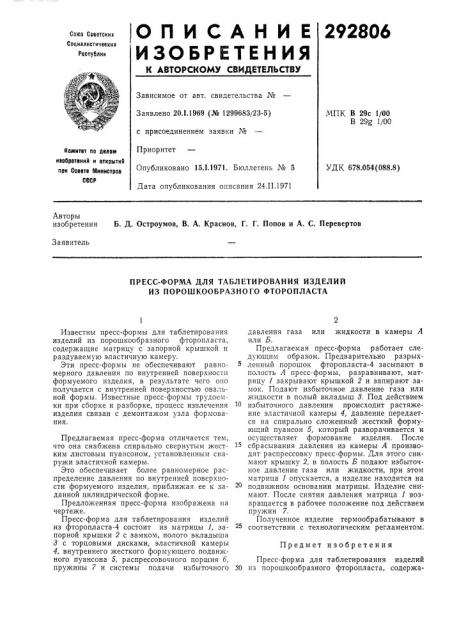

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

292806

Ссвз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.1.1969 (№ 1299683/23-5) с присоединением заявки №

Приоритет

Опубликовано 15,1.1971. Бюллетень № 5

Дата опубликования описания 24.П.1971

МПК В 29с 1 00

В 29g 1/00

Комитет по делам иаобретеиий и открытий при Совете Мииистров

CCCP

УДК 678.054(088 8) Авторы изобретения Б. Д. Остроумов, В. А. Краснов, Г. Г. Попов и А. С. Перевертов

Заявитель

ПРЕСС-ФОРМА ДЛЯ ТАБЛЕТИРОВАНИЯ ИЗДЕЛИИ

ИЗ ПОРОШКООБРАЗНО ГО ФТОРОПЛАСТА

Предмет изобретения

Известны пресс-формы для таблетирования изделий из порошкообразного фторопласта, содержащие матрицу с запорной крышкой и раздуваемую эластичную камеру.

Эти пресс-формы не обеспечивают равномерного давления по внутренней поверхности формуемого изделия, в результате чего оно получается с внутренней поверхностью овальной формы. Известные пресс-формы трудоемки при сборке и разборке, процесс извлечения изделия связан с демонтажом узла формования.

Предлагаемая пресс-форма отличается тем, что она снабжена спирально свернутым жестким листовым пуансоном, установленным снаружи эластичной камеры.

Это обеспечивает более равномерное распределение давления по внутренней поверхности формуемого изделия, приближая ее к заданной цилиндрической форме.

Предложенная пресс-форма изображена на чертеже.

Пресс-форма для таблетирования изделий из фторопласта-4 состоит из матрицы 1, запорной крышки 2 с замком, полого вкладыша

8 с торцовыми дисками, эластичной камеры

4, внутреннего жесткого формующего подвижного пуансона 5, распрессовочного поршня б, пружины 7 и системы подачи избыточного давления газа или жидкости в камеры А или Б.

Предлагаемая пресс-форма работает следующим образом. Предварительно разрыхленный порошок фторопласта-4 засыпают в полость А пресс-формы, разравнивают, матрицу 1 закрывают крышкой 2 и запирают замок. Подают избыточное давление газа или жидкости в полый вкладыш 3. Под действием избыточного давления происходит растяжение эластичной камеры 4, давление передается на спирально сложенный жесткий формующий пуансон 5, который разворачивается и осуществляет формование изделия. После сбрасывания давления из камеры А производят распрессовку пресс-формы. Для этого снимают крышку 2, в полость Б подают избыточное давление газа или жидкости, при этом матрица 1 опускается, а изделие находится на подвижном основании матрицы. Изделие снимают. После снятия давления матрица 1 возвращается в рабочее положение под действием пружин 7.

Полученное изделие термообрабатывают в соответствии с технологическим регламентом.

Пресс-форма для таблетирования изделий

30 из порошкообразного фторопласта, содержа292806

2 5

Составитель Б. Новожилов

Редактор Л. М. Новожилова Техред А. А. Камышникова Корректор Л, Б. Бадылама

Изд. № 188 Заказ 332/J Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 бацая матрицу с запорной крышкой и раздуваемую эластичную камеру, отличающаяся тем, что, с целью обеспечения более равномерного распределения давления по внутренней поверхности форм уемого изделия, она снабжена спирально свернутым жестким листовым пуансоном, установленным снаружи эластичной камеры.
