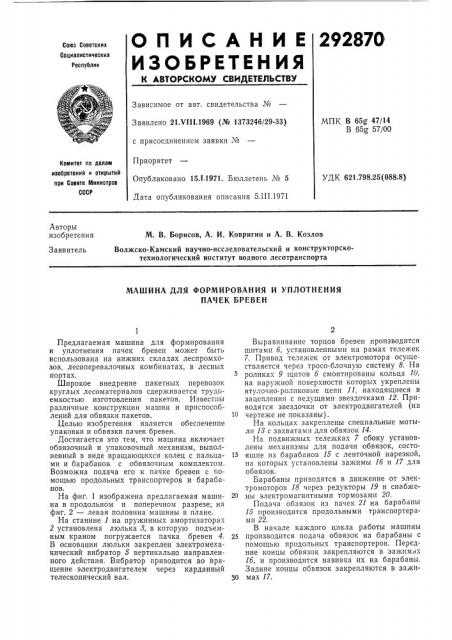

ОПИСАНИЕ 292870

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 65g 47/14

В 65g 57/00

Заявлено 21Х!11.1969 (№ 1373246/29-33) с присоединением заявки №

Приоритет

Опубликовано 15Л1971. Бюллетень ¹ 5

Дата опубликования описания 5.III.1971

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621,798.25 (088.8) Авторы изобретения

М. В. Борисов, А. И. Ковригин и А. В. Козлов

Волжско-Камский научно-исследовательский и конструкторскотехнологический институт водного лесотранспорта

Заявитель

МАШИНА ДЛЯ ФОРМИРОВАНИЯ И УПЛОТНЕНИЯ

ПАЧЕК БРЕВЕН

Предлагаемая машина для формирования и уплотнения пачек бревен может быть использована на нижних складах леспромхозов, лесоперевалочных комбинатах, в лесных портах.

Широкое внедрение пакетных перевозок круглых лесоматериалов сдерживается трудоемкостью изготовления пакетов. Известны различные конструкции машин и приспособлений для обвязки пакетов.

Целью изобретения является обеспечение упаковки и обвязки пачек бревен.

Достигается это тем, что машина включает обвязочный и упаковочный механизм, выполненный в виде вращающихся колец с пальцами и барабанов с обвязочным комплектом.

Возможна подача его к пачке бревен с помощью продольных транспортеров и барабанов.

На фиг. 1 изображена предлагаемая машина в продольном и поперечном разрезе; на фиг. 2 — левая половина машины в плане.

На станине 1 на пружинных амортизаторах

2 установлена люлька 8, в которую подъемным краном погружается пачка бревен 4.

В основании люльки закреплен электромеханический вибратор 5 вертикально направленного действия. Вибратор приводится во вращение электродвигателем через карданный телескопический вал.

Выравнивание торцов бревен производится щитами б, установленными на рамах тележек

7. Привод тележек от электромотора осуществляется через тросо-блочную систему 8. На роликах 9 щитов б смонтированы кольца 10, на наружной поверхности которых укреплены втулочно-роликовые цепи 11, находящиеся в зацеплении с ведущими звездочками 12. Приводятся звездочки от электродвигателей (на

10 чертеже не показаны).

На кольцах закреплены специальные мотыли I8 с захватами для обвязок 14.

На подвижных тележках 7 сбоку установлены механизмы для подачи обвязок, состо15 ящие из барабанов 15 с ленточной нарезкой, на которых установлены зажимы 1б и 17 для обвязок.

Барабаны приводятся в движение от электромоторов 18 через редукторы 19 и снабже20 ны электромагнитными тормозами 20.

Подача обвязок из пачек 21 на барабаны

15 производится продольными транспортерами 22.

В начале каждого цикла работы машины

25 производится подача обвязок на барабаны с помощью продольных транспортеров, Передние концы обвязок закрепляются в зажимах

1б, и производится навивка их на барабаны.

Задние концы обвязок закрепляются в зажи30 мах 17.

292870

8 5

Фиг.1

Фиг.2

Составитель Т. Крюкова

Редактор К. Шанаурова Техред 3. Н. Тараненко Корректор Т, А. Уманеп

Издат. № 231 Заказ 438/12 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

Пачка бревен с помощью подъемного крана загружается в люльку 8, Автоматически включается вибратор 5, а затем и механизм выравнивания торцов бревен.

После того, как произошло уплотнение бревен в пачке и выравнивание их торцов, автоматически включаются приводы колец. Кольца, начиная вращаться, мотылями 18 захватывают концы обвязок и производят накладку обвязок на пачку бревен.

Кольца, сделав полный оборот, продолжают вращаться, производя натяжку обвязок.

В это время происходит либо автоматическое закрытие обвязок, либо ручное, в зависимости от конструкции обвязки.

По окончании процесса обвязки тележки 7 расходятся до крайнего внешнего положения.

Обвязочная пачка (пакет) подъемным краном вынимается из люльки и перемещается к месту назначения.

5 Предмет изобретения

Машина для формирования и уплотнения пачек бревен, содержащая станину, формировочную люльку, механизм выравнивания торцов и вибратор, отличающаяся тем, что, 10 с целью обеспечения упаковки и обвязки пачек бревен, машина выполнена с обвязочным и упаковочным механизмами в виде вращающихся колец с пальцами и барабанов с обвязочным комплектом, смонтированным с воз15 можностью подачи его к пачке бревен с помощью продольных транспортеров и барабанов.
