Реферат



Класс № 29290

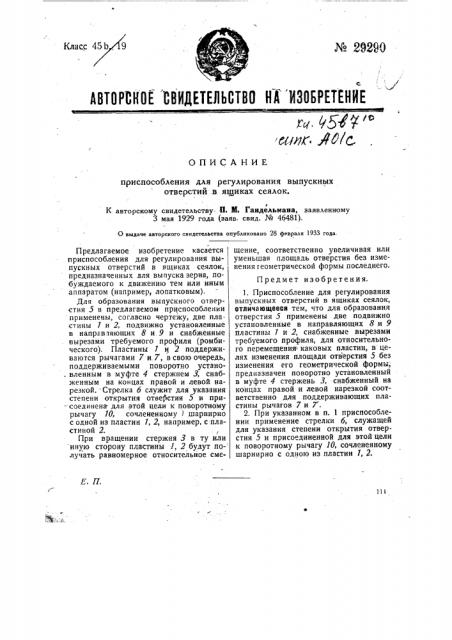

ABTI3Pt HOE СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для регулирования выпускных отверстий.в ящиках сеялок. ю

K авторскому свидетельству П. М. Гандельмана, заявленному

3 мая 1929 года (заяв. свид. № 46481).

О выдаче авторского свидетельства опубликовано 28 февраля 1933 года

Предлагаемое изобретение касается приспособления для регулирования вы- пускных отверстий в ящиках сеялок, предназначенных для выпуска зерна, побуждаемого к движению тем или иным аппаратом (например, лопатковым).

Для образования выпускного отверстия 5 в предлагаемом приспособлении применены, согласно чертежу, две пла. стивы 1 и 2, подвижно установленные в напряв.чяющих 8 и. 9 и снабженные вырезами требуемого профиля (ромбического). Пластины 1 и 2 поддерживаются рычагами 7 и.7, всвою очередь, поддерживаемыми поворотно установленным в муфте 4 стержнем 3, снабженным на концах правой и левой нарезкой. Стрелка б служит для указания степени открытия отверстия 5 и при--соединена для этой цели к поворотному рычагу 10, сочлененному ) шарнирно с одной из пластин 1, 2, например, с-пластиной 2.

При вращении стержня 3 в ту или иную сторону пластины !, 2 будут по- лучать равномерное относительное смещение, соответственно увеличивая или уменьшая площадь отверстия без изменения геометрической формы последнего.

Предмет изобретения.

1. Приспособление для регулирования выпускных отверстий в ящиках сеялок, отличающееся тем, что для образования отверстия 5 применены две подвижно установленные в направляющих 8 и 9 пластины 1 и 2, снабженные вырезами требуемого профиля, для относительного перемещения каковых пластин, в целях изменения площади отверстия 5 без изменения его геометрической формы; предназначен поворотно установленный в муфте 4 стержень 3, снабженный на концах правой и левой нарезкой соответственно для поддерживающих пластины рычагов 7 и 7 .

2. При указанном в п. 1 приспособлении применение стрелки 6, служащей для указания степени открытия отверстия 5 и присоединенной для этой цели к поворотному рычагу 1О, сочлененному шарнирно с одною из пластин 1, 2.
