Реферат

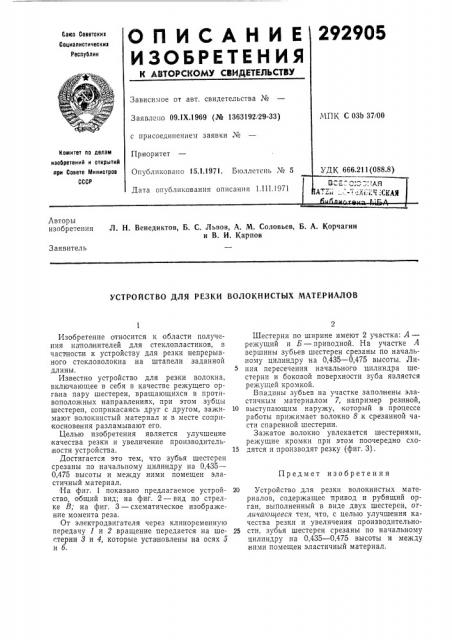

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cows Соеетскиа

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Заявлено 09.1Х.1969 (¹ 1363192i29-33) с присоединением заявки №

Комитет по делам изобретемий и открытий при Совете Мимистрое

СССР

Приоритет

Опубликовано 15.1.1971, Бюллетень № 5

Дата опубликования описания 1.III.1971

Авторы изобретения

Л. Н. Венедиктов, Б. С. Львов, А. М. Соловьев, Б. А. Корчагин и В. И. Карпов

Заявитель

УСТРОЙСТВО ДЛЯ РЕЗКИ ВОЛОКНИСТЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к области получения íàпол нителей для стеклопластиков, в частности к устройству для резки непрерывного стекловолокна на штапели заданной длины.

Известно устройство для резки волокна, включающее в себя в качестве режущего органа пару шестерен, вращающихся в противоположных направлениях, при этом зубцы шестерен, соприкасаясь друг с другом, зажимают волокнистый материал и в месте соприкосновения разламывают его.

Целью изобретения является улучшение качества резки и увеличение производительности устройства.

Достигается это тем, что зубья шестерен срезаны по начальному цилиндру на 0,435—

0,475 .высоты и между ними помещен эластичный материал.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — вид по стрелке В; на фиг. 3 — схематическое изображение момента реза.

От электродвигателя через клиноременную передачу 1 и 2 вращение передается на шестерни 8 и 4, которые установлены на осях о и б.

Шестерни по ширине имеют 2 участка: А— режущий и Б — приводной. На участке А вершины зубьев шестерен срезаны по начальному цилиндру на 0,435 — 0,475 высоты, Линия пересечения начального цилиндра шестерни и боковой поверхности зуба является режущей кромкой.

Впадины зубьев на участке заполонены эластичным материалом 7, например резиной, 10 выступающим наружу, который в процессе работы прижимает волокно 8 .к срезанной части спаренной шестерни.

Зажатое волокно увлекается шестернями, режущие кромки при этом поочередно схо15 дятся и производят резку (фиг. 3).

20 Устройство для резки волокнистых материалов, содержащее привод и рубящий орган, выполненный в виде двух шестерен, отличаюи1ееся тем, что, с целью улучшения качества резки и увеличения производительно25 сти, зубья шестерен срезаны по начальному цилиндру на 0,435 — 0,475 высоты и между ними помещен эластичный материал.

Ф г.! Составитель Н Щереднна

Р едактор К. Н. Шанаурова Техред Л. Я. Левина Корректор T А. Уманец

Изд. № 213 Заказ 369/4 Тираж 473 Подписное

Ц ИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Moota, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
