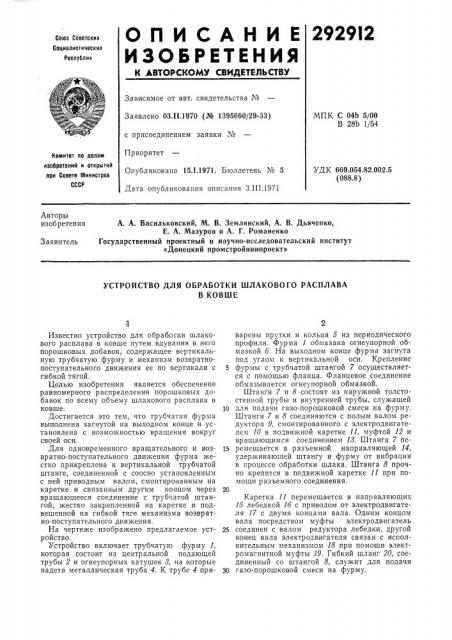

Реферат



2929! 2

ОЛИ САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК С 04Ь 5/00

В 28b 1/54

Заявлено ОЗ.I I.1970 (№ 1395660/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 15Л.1971. Бюллетень ¹ 5

Дата опубликования описания 3.111.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.054.82.002.5 (088.8) Авторы изобретения

А. А. Васильковский, М. В. Землянский, А. В. Дьяченко, Е. А. Мазуров и А. Г. Романенко

Государственный проектный и научно-исследовательский институт

«Донецкий промстройниипроектв

Заявитель

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ШЛАКОВО ГО РАСПЛАВА

В КОВШЕ

Известно устройство для обработки шлакового расплава в ковше путем вдувания в него порошковых добавок, содержащее вертикальную трубчатую фурму и механизм возвратнопоступательного движения ее по вертикали с гибкой тягой.

Целью изобретения является обеспечение равномерного распределения порошковых добавок по всему объему шлакового расплава в ковше.

Достигается это тем, что трубчатая фурма выполнена загнутой на выходном конце и установлена с возможностью вращения вокруг своей оси.

Для одновременного вращательного и возвратно-поступательного движения фурма жестко прикреплена к вертикальной трубчатой штанге, соединенной с соосно установленным с ней приводным валом, смонтированным на каретке и связанным другим концом через вращающееся соединение с трубчатой штангой, жестко закрепленной на каретке и подвешенной на гибкой тяге механизма возвратно-поступательного движения.

На чертеже изображено предлагаемое устройство.

Устройство включает трубчатую фурму 1, которая состоит из центральной подающей трубы 2 и огнеупорных катушек 8, на которые надета металлическая труба 4. К трубе 4 приварены прутки и кольца 5 из периодического профиля. Фурма 1 обмазана огнеупорной обмазкой б. На выходном конце фурма загнута под углом к вертикальной оси. Крепление

5 фурмы с трубчатой штангой 7 осуществляется с помощью фланца. Фланцевое соединение обмазывается огнеупорной обмазкой.

Штанги 7 и 8 состоят из наружной толстостенной трубы и внутренней трубы, служащей

10 для подачи газо-порошковой смеси на фурму.

Штанги 7 и 8 соединяются с полым валом редуктора 9, смонтированного с электродвигателем 10 в подвижной каретке 11, муфтой 12 и вращающимся соединением 18. Штанга 7 пе15 ремещается в разъемной направляющей 14, удерживающей штангу и фурму от вибрации в процессе обработки шлака. Штанга 8 прочно крепится в подвижной каретке 11 при помощи разъемного соединения.

Каретка 11 перемещается в направляющих

15 лебедкой 1б с приводом от электродвигателя 17 с двумя концами вала. Одним концом вала посредством муфты электродвигатель

25 соединен с валом редуктора лебедки, другой конец вала электродвигателя связан с исполнительным механизмом 18 при помощи электромагнитной муфты 19. Гибкий шланг 20, соединенный со штангой 8, служит для подачи

30 газо-порошковой смеси на фурму.

292012

10

Шлаковозный ковш устанавливают по оси фурмы l. Лебедкой 1б опускают фурму до уровня шлака в ковше, устанавливают необходимые расход и давление воздуха на фуру

Как только из выходного отверстия фурмы начинает поступать газо-порошковая смесь, фурму погружают в шлаковый расплав на опоеделенную глубину, затем включают электродвигатель 10 и через редуктор 9 сообщают ей вращательное движение. В то же время подают питание на электромагнитную муфту

l9 и одновременно включают исполнительный механизм 18, который через электромагнитную муфту, вал электродвигателя и редуктор лебедки сообщает фурме возвратно-поступательное движение. Перемещение фурмы вверх исполнительным механизмом ограничивается действием концевого выключателя.

Вращаясь и перемещаясь вверх, фурма своим выходным концом описывает винтовую кривую линию, по которой и происходит ввод, распределение и насыщение шлакового расплава порошковыми добавками. При этом скорость вращения и подъема фурмы регулируется в соответствии с необходимым режимом и технологией обработки шлака в ковше.

Предмет изобретения

1. Устройство для обработки шлакового расплава в ковше путем вдувания в него порошковых добавок, содержащее вертикальную трубчатую фурму и механизм возвратнопоступательного движения ее по вертикали с гибкой тягой, отличающееся тем, что, с целью равномерного распределения порошковых добавок по всему объему шлакового расплава в ковше, трубчатая фурма выполнена загнутой на выходном конце ее и установлена с возможностью вращения вокруг своей оси.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения одновременного вращательного и возвратно-поступательного движения фурмы, последняя жестко прикреплена к вертикальной трубчатой штанге, соединенной с соосно установленным с ней приводным валом, смонтированным на каретке и связанным другим своим концом через вращающееся соединение с трубчатой штангой, жестко закрепленной на каретке и подвешенной на гибкой тяге механизма возвратно-поступательного движения.

292912

Составитель Л. Чубукова

Корректор А. П. Васильева

Редактор К. Н. Шанаурова

Изд. № 23б Заказ 449711 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапу. нова, 2
