Способ получения полимеров на основе фурфурилиденкетонов

Иллюстрации

Способ получения полимеров на основе фурфурилиденкетонов (патент 293000)
Показать все

Реферат

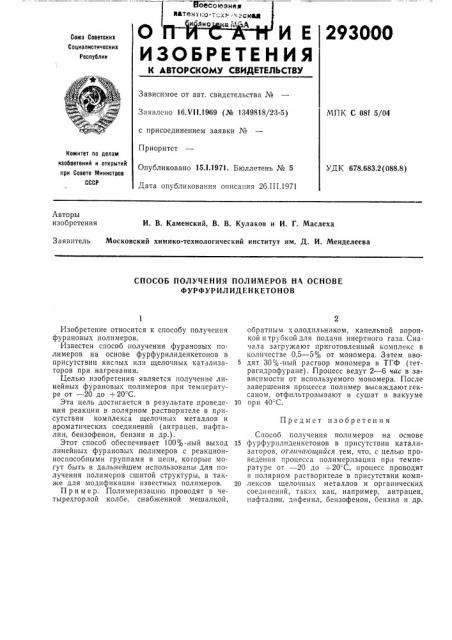

О И Е г зооо

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16Х11.1969 (№ 1349818/23-5) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 26.III.1971

МПК С 081 5/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 678.683.2(088.8) Авторы изобретения

И. В. Каменский, В. В. Кулаков и И. Г. Маслеха

Заявитель Московский химико-технологический институт им. Д. И. Менделеева

СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРОВ НА ОСНОВЕ

ФУРФУРИЛ ИДЕН КЕТОНОВ

Предмет изобретения

Изобретение относится к способу получения фурановых полимеров.

Известен способ получения фурановых полимеров на основе фурфурилиденкетонов в присутствии кислых или щелочных катализаторов при нагревании.

Целью изобретения является получение линейных фурановых полимеров при температуре от — 20 до +20 С.

Эта цель достигается в результате проведения реакции в полярном растворителе в присутствии комплекса щелочных металлов и ароматических соединений (антрацен, нафталин, бензофенон, бензин и др.).

Этот способ обеспечивает 100%-ный выход линейных фурановых полимеров с реакционноспособными группами в цепи, когорые могут быть в дальнейшем использованы для получения полимеров сшитой структуры, а также для модификации известных полимеров.

Пример. Полимеризацию проводят в четырехгорлой колбе, снабженной мешалкой, обратным х олодпльником, капельной воронкой и трубкой для подачи инертного газа. Сначала загружают приготовленный комплекс в количестве 0,5 — 5% от мономера. Затем вво5 дят 30%-ный раствор мономера в ТГФ (тетрагидрофуране). Процесс ведут 2 — 6 час в зависимости от используемого мономера. После завершения процесса полимер высаждают гексаном, отфильтровывают и сушат в вакууме

10 при 40=C.

Способ получения полимеров на основе

15 фурфурнлиденкетонов в присутствии катализаторов, отлачаютаийся тем, что, с целью проведения процесса полимеризации при температуре от — 20 до +20 С, процесс проводят в полярном растворителе в присутствии комп20 лексов щелочных металлов и органических соединений, таких как, например, антрацен, нафталинен, дпфенил, бензофенон, бензил н др.
