Способ получения модифицированной меламиноформальдегидной смолы

Иллюстрации

Способ получения модифицированной меламиноформальдегидной смолы (патент 293008)
Способ получения модифицированной меламиноформальдегидной смолы (патент 293008)
Показать все

Реферат

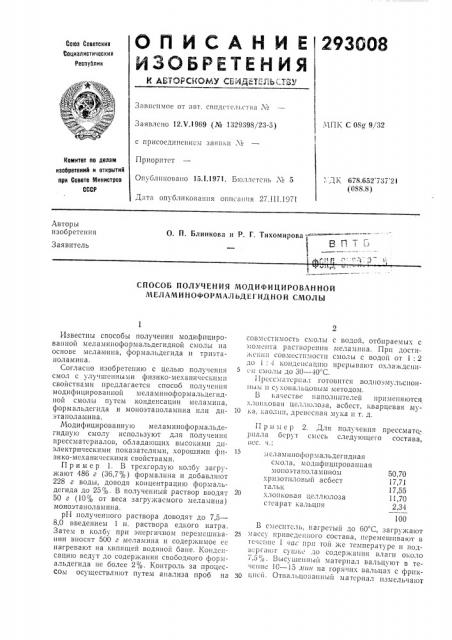

293608

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Va АВХОРСИОМУ СЕ4ДН =1=Ь(тБ

Оо!оз Советских

Социалистических

Республик

Зависимое от авт. свпдстсл!>ства №

МП1 С 08@ 9)32

Заявлено 12Х.1969 (№ 1329398/23-5) с присоединением заявки №

Приоритет

Опубликовано !5.!.1971. Бюллетень ¹ 5

Комитет по делам изобретений и открытий при Совете Министров

СССР Д К 678.652 737 2! (088.8) Дата опубликования описания 27.111.1971

Авторы изобретения

О. П. Блинкова и Р. Г. ТихомироваEI П 7 Г1

Заявитель

СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННОЙ

МЕЛАМИНОФОРМАЛЬДЕГИДНОЙ СМОЛЫ совместимость смолы с водой, отбираемых с момен !а растворения меламив. Прп достпя.снпн совместимости смолы с водой от 1: 2 до 1 . -1 копдепс!Iцпlо прерываlот Охла>кдспп5 с м смолы до 30 — 40"C.

Прссс >1!l гериa.l Готовптс51 водпоэму. п>спонпым 11 сухоиальцовым методом.

L> ка сстве папоспштелей применяются, хлопковая целлюлоза, асбест, кварцевая му10 ка, каолпв, древесная мука и т. д.

Пример 2. Для риала берут смесь вес. ч.:

15 получеш!я прессмате.следующего состава, 50,70

17,71

17,55

11,70

2,34

100

В смесптсль, пагретьш до 60 С, загружают

25 массу приведен!юго состава, перемешивают в течение 1 час прп той же температуре и подвсрг!От ст пке;10 содержания влаги Око;!О

7,5%. Высушснньш материал вальцуют в течение 10 — 15 л1ин iia горячих вальцах с фрпкL;limni OTiIaëüLL0nàíIIüø материал измельчают

Известны способы получения модифицированной меламиноформальдегидной смолы на основе мелавиша, формальдегида и триэтаноламипа.

Согласно изобретению с целью получения смол с улучшенными физико-механическими свойствами предлагается способ получения модифицированной меламиноформальдегидпой смолы путем конденсации меламина, формальдеп!да и моноэтаполамина пли диэтаполамина.

Модифициров анну!î меламиноформальде-! идцуlо смолу используют для пол !ения прессматериалов, обладающих высокими диэлектрическими показателями, хорошими физико-механическими свойствами.

Пример 1. В трехгорлую колбу загружают 486 г (36,7%) формалина и добавляют

228 г воды, доводя концентрацию формальдегида до 25%. В полученный раствор вводят

50 г (10% от веса загру касмого в!ела !ипа) моHîýòàноламина. рН полученного раствора доводят до 7,5—

8 0 введением 1 и. раствора едкого патра.

Затем в колбу при энергичном перемешивании вносят 500 г меламина и содержимое ее нагревают на кипящей водяной бане. 1<ондепсацию ведут до содержания свободного формальдегида не более 2%. Контроль за процесСом осуществляют путем анализа проб на.>!слав»»iо!11oрi!aльдеп1дная смола, модифицированная моноэтанолам!шом хризотиловьш асбест тальк хлопковая целлюлоза

creapaT кальция

293008 рованной диэтаноламином, осуществляется аналогично приведенному.

Физико-механические и диэлектрические показатели полученного прессматериала при5 ведепы пинсе.

Прессматериал на основе смолы, модифицированной диэтаноламином моноэтаноламином

Удельный вес, г/ем

Ударная вязкость, кг см/ем

Предел прочности при статическом изгибе, кг/см-"

Водопоглощение, г/дм-

Теплостойкость по Мартенсу, С

Текучесть по Рашигу, мм .

Удельное поверхностное сопротивление, ом

Удельное объемное сопротивление, ом/см

Тангенс угла диэлектрических потерь 50 aI1 .

Электрическая прочность, кв/мл1

Дугостойкость при 6,5 ма, сек фицирующего агента, отлича1ош,ийся тем, что, с целью получения смол с улучшенными свойствами, в качестве модифицирующего агента используют моноэтаполамин или диэтанол10 амин.

Предмет изобретения

Составитель Попова

Тсхред Л. Я. Левина Корректор В. И. Жолудева

Редактор Е. П. Хорина

11зд. И 249 Заказ 538/17 Тираж 473 Подписное

Ц1-11411П14 Комигста по делам изобрстсний и открытий при Совете Министров СССР

Москва, ?K-35, Раушская наб., д. 4/5

Типография, Ilp. Сапунова, 2

IIa мельнице «Перплекс» и прессуют в бруски и диски стандартных размеров.

Получение прессматериала с применением мсламиноформальдегидной смолы, модифициСпособ получения модифицированной меламиноформальдегидной смолы, например, для дугостойких прессматериалов, путем конденсации меламина, формальдегида и моди1,67

5,00

0,016

З,З 10 а

1,8. 10"

0,035

22,1

180

1,68

5,10

867

0,021

178

175

1013

1 1013

0,051

20,7

180
