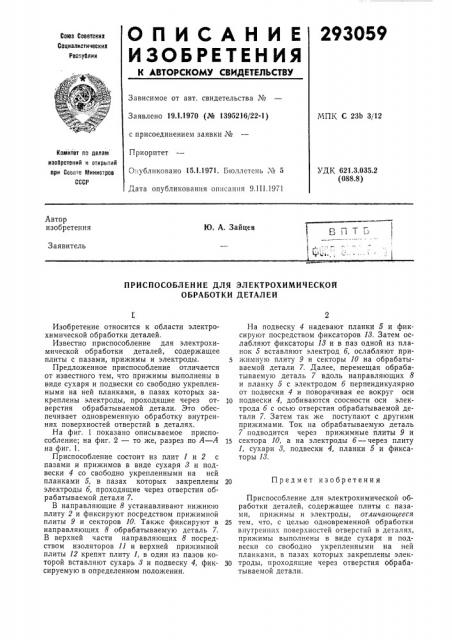

О п И С А Н И Е 293059

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства ¹

Заявлено 19.1.1970 (№ 1395216/22-1) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 9.III.1971 фф

Комитет по делам изобретений и открытий ори Совете Министров

СССР

MI1K С 23Ь 3/12

УДК 621.3.035.2 (088.8) Автор изобретения

lO. A. Зайцев ( т %r iI

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ

ОБРАБОТКИ ДЕТАЛЕИ

Изобретение относится к области электрохимической обработки деталей.

Известно приспособление для электрохимической обработки деталей, содержащее плиты с пазами, прижимы и электроды.

Предложенное приспособление отличается от известного тем, что прижимы выполнены в виде сухаря и подвески со свободно укрепленными на ней планками, в пазах которых закреплены электроды, проходящие через отверстия обрабатываемой детали. Это ооеспечивает одновременную обработку внутренних поверхностей отверстий в деталях.

На фиг. 1 показано описываемое приспособление; на фиг. 2 — то же, разрез по А — А на фиг. 1.

Приспособление состоит из плит 1 и 2 с пазами и прижимов в виде сухаря 8 и подвески 4 со свободно укрепленными на ней планками 5, в пазах которых закреплены электроды 6, проходящие через отверстия обрабатываемой детали 7.

В направляющие 8 устанавливают нижнюю плиту 2 и фиксируют посредством прижимной плиты 9 и секторов 10. Также фиксируют в направляющих 8 обрабатываемую деталь 7.

В верхней части направляющих 8 посредством изоляторов 11 и верхней прижимной плиты 12 крепят плиту 1, в один из пазов которой вставляют сухарь 8 и подвеску 4, фиксируемую в определенном положении.

На подвеску 4 надевают планки 5 и фиксируют посредством фиксаторов 18. Затем ослабляют фиксаторы 18 и в паз одной из планок 5 вставляют электрод 6, ослабляют прижимную плиту 9 и секторы 10 на обрабатываемой детали 7. Далее, перемещая обрабатываемую деталь 7 вдоль направляющих 8 и планку 5 с электродом 6 перпендикулярно от подвески 4 и поворачивая ее вокруг оси

10 подвески 4, добиваются соосности оси электрода 6 с осью отверстия обрабатываемой детали 7. Затем так же поступают с другими прижимами. Ток на обрабатываемую деталь

7 подводится через прижимные плиты 9 и

1s сектора 10, а на электроды 6 — через плиту

1, сухари 8, подвески 4, планки 5 и фиксаторы 18.

20 Предмет изобретения

Приспособление для электрохимической обработки деталей, содержащее плиты с пазами, прижимы и электроды, отличающееся

25 тем, что, с целью одновременной обработки внутренних поверхностей отверстий в деталях, прижимы выполнены в виде сухаря н подвески со свободно укрепленными на ней планками, в пазах которых закреплены элек30 троды, проходящие через отверстия обрабатываемой детали.
