Металлокерамический электродный сплав

Металлокерамический электродный сплав

Иллюстрации

Показать все

Реферат



293064

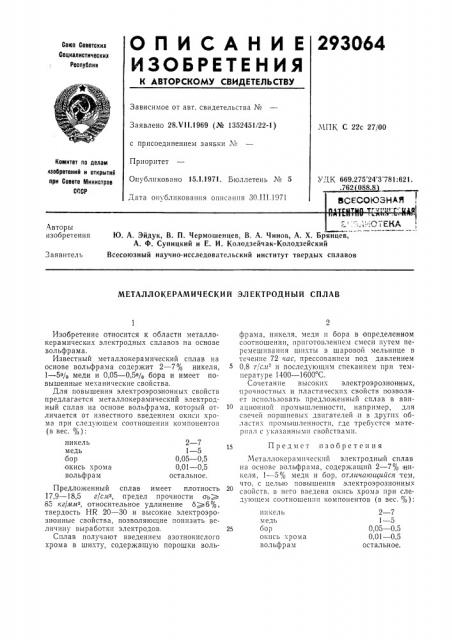

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.V11.1969 (№ 1352451/22-1) МПК С 22с 27/00 с присоединением заявки ¹

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 30.III.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.275 24 3 781:621.

5CECOASHA

r g<> °

% ь:СТЕКА

Авторы изобретения

Ю. А. Эйдук, В. П. Чермошенцев, В. А. Чинов, А. X. Брянцев, А. Ф. Супицкий и Е. И. Колодзейчак-Колодзейский

Всесоюзный научно-исследовательский институт твердых сплавов

Заявитель

МЕТАЛЛОКЕРАМИЧЕСКИЙ ЭЛЕКТРОДНЫЙ СПЛАВ

2 — 7

1 — 5

0,05 — 0,5

0,01 — 0,5 остальное. никель медь бор окись хрома вольфрам

Предмет изобретения

2 — 7

1 — 5

0,05 — 0,5

0,01 — 0,5 остальное. никель медь бор окись хрома вольфрам

Изобретение относится к области металлокерамических электродных сплавов на основе вольфрама.

Известный металлокерамический сплав на основе вольфрама содержит 2 — 7% никеля, 1 — 5% меди и 005 — 05% бора и имеет повышенные механические свойства.

Для повышения электроэрозионных свойств предлагается металлокерамический электродный сплав на основе вольфрама, который отличается от известного введением окиси хрома при следующем соотношении компонентов (в вес. %):

Предложенный сплав имеет плотность

17,9 — 18,5 г/слз, предел прочности o b )

85 кг/лл, относительное удлинение 6o6%, твердость HR 20 — 30 и высокие электроэрозионные свойства, позволяющие понизить величину выработки электродов.

Сплав получают введением азотнокислого хрома в шихту, содержащую порошки вольфрама, никеля, меди и бора в определенном соотношении, приготовлением смеси путем перемешпвания шпхты в шаровой мельнице в течение 72 час, прессованием под давлением

0,8 T/ñë- н последующим спеканпем при температуре 1400 †16 С.

Сочетание высоких электроэрозионных, прочностных и пластических свойств позволяет использовать предложенный сплав в ави10 ационной промышленности, например, для свечей поршневых двигателей и в других областях промышленности, где требуется материал с указанными свойствами.

Мсталлокерамическии электродныи сплав на основе вольфрама, содержащий 2 — 7% никеля, 1 — 5% e » оор. отличпющийся тем, что, с целью повышения электроэрозионных свойств, в него введена окись хрома при следующем соотношении компонентов (в вес. %):
