Ткань с петлевым верхом

Ткань с петлевым верхом

Иллюстрации

Показать все

Реферат



293072

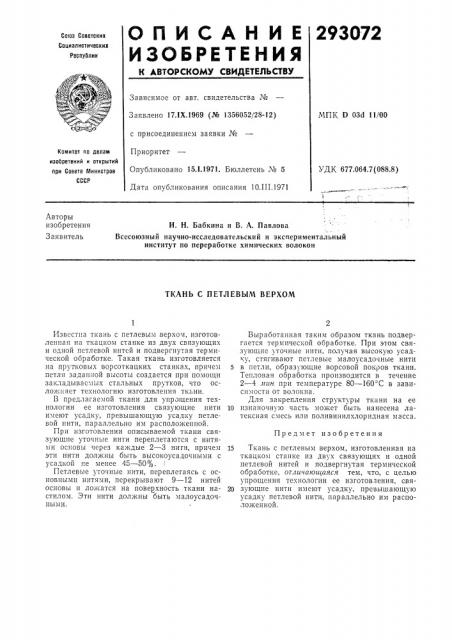

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.!Х.1969 (№ 1356052/28-12) с присоединением заявки №

Приоритет

Опубликовано 15.!.1971. Бюллетень № 5

Дата опубликования описания 10.III.1971

МПК D ОЗЙ 11/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.064.7 (088.8) Авторы изобретения

Заявитель

И, Н. Бабкина и В. А. Павлова

Всесоюзный научно-исследовательский и эксттериментальный институт по переработке химических волокон

ТКАНЬ С ПЕТЛЕВЪ!М ВЕРХОМ

Предмет изобретения

Известна ткань с петлевым верхом, изготовленная на ткацком станке из двух связующих и одной петлевой нитей и подвергнутая термической обработке. Такая ткань изготовляется на прутковых ворсоткацких станках, причем петля заданной высоты создается при помощи закладываемых стальных прутков, что осложняет технологию изготовления ткани.

В предлагаемой ткани для упрощения технологии ее изготовления связующие нити имеют усадку, превышающую усадку петлевой нити, параллельно им расположенной.

При изготовлении описываемой ткани связующие уточные нити переплетаются с нитями основы через каждые 2 — 3 ниги, причем эти нити должны быть высокоусадочными с усадкой не менее 45 — 50

Петлевые уточные нити, переплетаясь с основными нитями, перекрывают 9 — 12 нитей основы и ложатся на поверхность ткани настилом. Зти нити должны быть малоусадочными.

Выработанная таким образом ткань подвергается термической обработке. При этом связующие уточные нити, получая высокую усадчу, стягивают петлевые малоусадочные нити

5 в петли, образующие ворсовой покров ткани.

Тепловая обработка производится в течение

2 — 4 лтин при температуре 80 — 160 С в зависимости от волокна.

Для закрепления структуры ткани на ее

10 изнаночную часть может быть нанесена латексная смесь или поливинилхлоридная масса.

15 Ткань с петлевым верхом, изготовленная на ткацком станке из двух связующих и одной петлевой нитей и подвергнутая термической обработке, orгичающаяся тем, что, с целью упрощения технологии ее изготовления, овя20 зующие нити имеют усадку, превышающую усадку петлевой нити, параллельно им расположенной.
