Приспособление для герметизации швов изделий на швейной машине

Иллюстрации

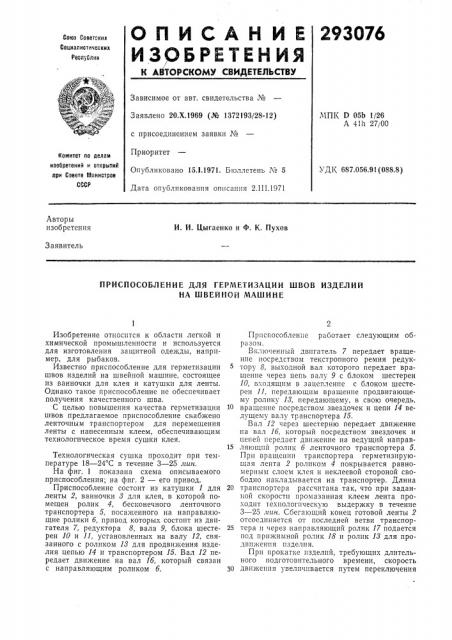

Приспособление для герметизации швов изделий на швейной машине (патент 293076)
Приспособление для герметизации швов изделий на швейной машине (патент 293076)
Показать все

Реферат



Союз Советских

Со иалисти iGGNHx

Реслублии

Зависимое от авт. свидетельства №

Заявлено 20.Х.1969 (№ 1372193/28-12) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 2.III.1971

МПК Р 05b 1/26

А 41h 27/00 йамитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 687.056.91 (088.8) Авторы изобретения

И. И. Цыгаенко и Ф, К. Пухов

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ ГЕРМЕТИЗАЦИИ ШВОВ ИЗДЕЛИЙ

НА ШВЕЙНОИ МАШИНЕ

Изобретение относится к области легкой и химической промышленности и используется для изготовления защитной одежды, например, для рыбаков.

Известно приспособление для герметизации швов изделий на швейной машине, состоящее из ванночки для клея и катушки для ленты.

Однако такое приспособление не обеспечивает получения качественного шва.

С целью повышения качества герметизации швов предлагаемое приспособление снабжено ленточным транспортером для перемещения ленты с нанесенным клеем, обеспечивающим технологическое время сушки клея.

Технологическая сушка проходит при температуре 18 — 24 С в течение 3 — 25 яин.

На фиг. 1 показана схема описываемого приспособления; на фиг. 2 — его привод.

Приспособление состоит из катушки 1 для ленты 2, ванночки 3 для клея, в которой помещен ролик 4, бесконечного ленточного транспортера 5, посаженного на направляющие ролики б, привод которых состоит из двигателя 7, редуктора 8, вала 9, блока шестерен 10 и 11, установленных на валу 12, связанного с роликом 13 для продвижения изделия цепью 14 и транспортером 15. Вал 12 передает движение на вал lб, который связан с направляющим роликом б.

Приспособление работает следующим образом.

Включенный двигатель 7 передает вращение посредством текстропного ремня редуктору 8, выходной вал которого передает вращение через цепь валу 9 с блоком шестерен

10, входящим в зацепление с блоком шестерен 11, передающим вращение продвигающему ролику 13, передающему, в свою очередь, 1о вращение посредством звездочек и цепи 14 ведущему валу транспортера 15.

Вал 12 через шестерню передает движение па вал lб, который посредством звездочек и цепей передает движение на ведущий направ15 ляющпй ролик б ленточного транспортера 5.

При вращении транспортера герметизирующая лента 2 роликом 4 покрывается равномерным слоем клея и неклеевой стороной свободно накладывается на транспортер. Длина

20 транспортера рассчитана так, что при заданной скорости промазанная клеем лента проходит технологическую выдержку в течение

3 — 25 .яин. Сбегающий конец готовой ленты 2 отсоединя ется от последней ветви транспор25 тера и через направляющий ролик 17 подается под прижимной ролик 18 и ролик 13 для продвижения изделия.

При прокатке изделий, требующих длительного подготовительного времени, скорость

30 движения увеличивается путем переключения

203076

Фиа. !

Изд. № 230

Заказ 448ill

Тираж 473

Подписное

Типография, пр. Сапунова, 2 скорости. При меньшем количестве затрат на подготовительное время движение изделий уменьшается. Время для просушки нанесенного клея на ленту 2 остается в пределах заданного технологическим сроком просушки, т. е.

3 — 25 иин при температуре 18 — 24 С.

Предмет изобретения

1. Приспособление для герметизации швов изделий на швейной машине, состоящее из ванночки для клея и катушки для ленты, отличающееся тем, что, с целью повышения качества герметизации швов, оно снабжено ленточным транспортером для перемещения ленты с нанесенным клеем, обеспечивающим технологическое время сушки клея.

2. Приспособление по п. 1, отличающееся тем, что технологическая сушка клея на ленте проходит при температуре 18 — 24 С в течение ц) 3 — 25 мин.
