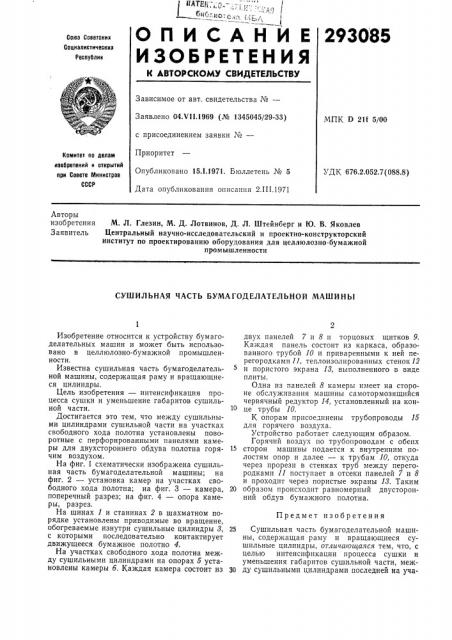

Щ Ят: о — . "" ц;,, — — — !

293085

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.VI1.1969 (¹ 1345045/29-33) МПК D 211 5/00 с присоединением заявки №вЂ”

Приоритет

Опубликовано 15.1.1971. Бюллетень № 5

Дата опубликования описания 2.111.1971

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 676.2.052.7(088.8) Авторы изобретения

Заявитель

М. Л. Глезин, М. Д. Лотвинов, Д. Л. Штейнберг и Ю. В. Яковлев

Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности

СУШИЛЬНАЯ ЧАСТЬ БУМАГОДЕЛАТЕЛЬНОЙ МАШИНЫ

Предмет изобретения

Изобретение относится к устройству бумагоделательных машин и может быть использовано в целлюлозно-бумажной промышленности.

Известна сушильная часть бумагоделательной машины, содержащая раму и вращающиеся цилиндры.

Цель изобретения — интенсификация процесса сушки и уменьшение габаритов сушильной части.

Достигается это тем, что между сушильными цилиндрами сушильной части на участках свободного хода полотна установлены поворотные с перфорированными панелями камеры для двухстороннего обдува полотна горячим воздухом.

На фиг. 1 схематически изображена сушильная часть бумагоделательной машины; на фиг. 2 — установка камер на участках свободного хода полотна; на фиг. 3 — камера, поперечный разрез; на фиг. 4 — опора камеры, разрез.

На шинах 1 и станинах 2 в шахматном порядке установлены приводимые во вращение, обогреваемые изнутри сушильные цилиндры 3, с которыми последовательно контактирует движущееся бумажное полотно 4.

На участках свободного хода полотна между сушильными цилиндрами на опорах 5 установлены камеры б, Каждая камера состоит из двух панелей 7 и 8 и торцовых щитков 9.

Каждая панель состоит из каркаса, образованного трубой 10 и приваренными к ней перегородками 11, теплоизолированных стенок 12 и пористого экрана 13, выполненного в виде плиты.

Одна из панелей 8 камеры имеет на стороне обслуживания машины самотормозящийся червячный редуктор 14, установленный на конце трубы 10.

К опорам присоединены трубопроводы 15 для горячего воздуха.

Устройство работает следующим образом.

Горячий воздух по трубопроводам с обеих

15 сторон машины подается к внутренним полостям опор и далее — к трубам 10, откуда через прорези в стенках труб между перегородками 11 поступает в отсеки панелей 7 и 8 и проходит через пористые экраны 18, Таким

20 образом происходит равномерный двусторонний обдув бумажного полотна.

25 Сушильная часть бумагоделательной машины, содержащая раму и вращающиеся сушильные цилиндры, отличаютдаяся тем, что, с целью интенсификации процесса сушки и уменьшения габаритов сушильной части, меж30 ду сушильными цилиндрами последней на уча293085

1 2 5 Риг 1 стках свободного хода полотна установлены поворотные с перфорированными панелями

Узел 8

1, камеры для двухстороннего обдува полотна горячим воздухом.

293088 д Ю обеднуто

Фса 3

tkua Ф
