Реферат



8CECOIO -;p q

1т,з„т,".-,Л о г г- А-и" и E

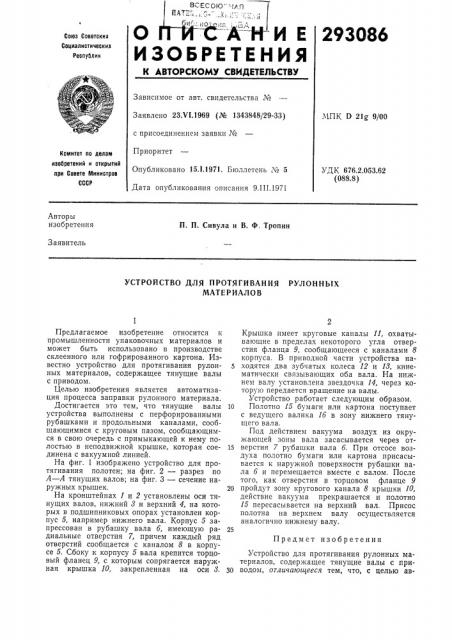

293086

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 23Х!.1969 (№ 1343848/29-33) с присоединением заявки №

Приоритет

Опубликовано 15,1.1971. Бюллетень ¹ 5

Дата опубликования описания 9.III.1971

МПК D 21g 9/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 676.2.053.62 (088.8) Авторы изобретения

П. П. Сивула и В. Ф. Тропин

Заявитель

УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ РУЛОННЫХ

МАТЕРИАЛОВ

Крышка имеет круговые каналы 11, охватывающие в пределах некоторого угла отверстия фланца 9, сообщающееся с каналами 8 корпуса. В приводной части устройства на5 ходятся два зубчатых колеса 12 и 13, кинематически связывающих оба вала. На нижнем валу установлена звездочка 14, через которую передается вращение на валы.

Устройство работает следующим образом.

10 Полотно 15 бумаги или картона поступает с ведущего валика 1б в зону нижнего тянущего вала.

Под действием вакуума воздух из окружающей зоны вала засасывается через от15 верстия 7 рубашки вала б. При отсосе воздуха полотно бумаги или картона присасывается к наружной поверхности рубашки вала б и перемещается вместе с валом. После того, как отверстия в торцовом фланце 9

20 пройдут зону кругового канала 8 крышки 10, действие вакуума прекрашается и полотно

15 пересасывается на верхний вал. Присос полотна на верхнем валу осуществляется аналогично нижнему валу.

Устройство для протягивания рулонных материалов, содержащее тянущие валы с при30 водом, отличающееся тем, что, с целью авПредлагаемое изобретение относится к промышленности упаковочных материалов и может быть использовано в производстве склеенного или гофрированного картона. Известно устройство для протягивания рулонных материалов, содержащее тянущие валы с приводом.

Целью изобретения является автоматизация процесса заправки рулонного материала.

Достигается это тем, что тянущие валы устройства выполнены с перфорированными рубашками и продольными каналами, сообщающимися с круговым пазом, сообщающимся в свою очередь с примыкающей к нему полостью в неподвижной крышке, которая соединена с вакуумной линией.

На фиг. 1 изображено устройство для протягивания полотен; на фиг. 2 — разрез по

А — А тянущих валов; на фиг. 3 — сечение наружных крышек.

На кронштейнах 1 и 2 установлены оси тянущих валов, нижний 8 и верхний 4, на которых в подшипниковых опорах установлен корпус 5, например нижнего вала. Корпус 5 запрессован в рубашку вала б, имеющую радиальные отверстия 7, причем каждый ряд отверстий сообщается с каналом 8 в корпусе 5. Сбоку к корпусу 5 вала крепится торцовый фланец 9, с которым сопрягается наружная крышка 10, закрепленная на оси 8.

Предмет изобретения

293086 томатизации процесса заправки рулонного материала, тянущие валы устройства выполнены с перфорированными рубашками и продольными каналами, сообщающимися через круговой паз с примыкающей к нему полостью в неподвижной крышке, которая соединена с вакуумной линией.
