Устройство для вертикального подъема скользящей опалубки

Иллюстрации

Устройство для вертикального подъема скользящей опалубки (патент 293111)
Устройство для вертикального подъема скользящей опалубки (патент 293111)
Показать все

Реферат

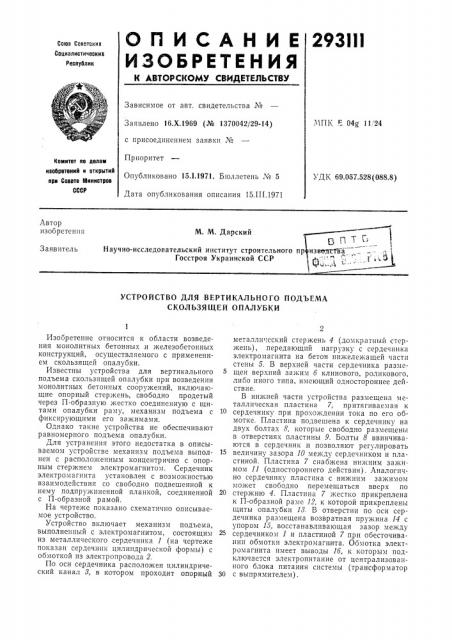

ОПИСАНИЕ 293Ш

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК Е 04g 11, 24

Заявлено 16.Х,1969 (№ 1370042/29-14) с присоединением заявки №

Приоритет

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 15.III.1971

Квинтет по пелен изобретений и открытий при Саввте Министров

СССР

УДК 69.057.528(088.8) Автор изобретения

М. М. Дарский (5 1 L i

Научно-исследовательский институт строительного пр изв щсТва

Госстроя Украинской ССР

4»" -;1 — ——

Заявитель

УСТРОЙСТВО ДЛЯ ВЕРТИКАЛЬНОГО ПОДЪЕМА

СКОЛЬЗЯЩЕЙ ОПАЛУБКИ

Изобретение относится к области возведения монолитных бетонных,и железобетонных конструкций, осуществляемого с применением скользящей опалубки.

Известны устройства для вертикального подъема скользящей опалубки при возведении монолитных бетонных сооружений, включающие опорный стержень, свободно продетый через П-образную жестко соединенную с щитами опалубки раму, механизм подъема с фиксирующими его зажимами.

Однако такие устройства не обеспечивают равномерного подъема опалубки.

Для устранения этого недостатка в описываемом устройстве механизм подъема выполнен с расположенным концентрично с опорным стержнем электромагнитом. Сердечник электромагнита установлен с возможностью взаимодействия со свободно подвешенной к нему подпружиненной планкой, соединенной с П-образной рамой.

На чертеже показано схематично описываемое устройство.

Устройство включает механизм подъема, выполненный с электромагнитом, состоящим из металлического сердечника 1 (на чертеже показан сердечник цилиндрической формы) с обмоткой из электропровода 2.

По оси сердечника расположен цилиндрический канал 8, в котором проходит опорный металли.сский стержень 4 (домкратный стержень), передающий нагрузку с сердечника электромагнита на бетон нижележащей части стены 5. В верхней части сердечника размещен верхний зажим б клинового, роликового, либо иного типа, имеющий одностороннее действие.

В нижней части устройства размещена металлическая пластина 7, притягиваемая к сердечнику при прохождении тока по его обмотке. Пластина подвешена к сердечнику на двух болтах 8, которые свободно размещены в отверстиях пластины 9. Болты 8 ввинчиваются в сердечник и позволяют регулировать

15 величину зазора 10 между сердечником и пластиной. Пластина 7 снабжена нижним зажимом 11 (одностороннего действия). Аналогично сердечнику пластина с нижним зажимом может свободно перемещаться вверх по

20 стержню 4. Пластина 7 жестко прикреплена к П-образной раме 12, к которой прикреплены щиты опалубки 18. В отверстии по оси сердечника размещена возвратная пружина 14 с упором 15, восстанавливающая зазор между

25 сердечником 1 и пластиной 7 при обесточивании обмотки электромагнита. Обмотка электромагнита имеет выводы 1б, к которым подключается электропитание от централизованного блока питания системы (трансформатор

30 с выпрямителем).

293iii

Составитель Л. Романова

Редактор Э. H. Шибаева Техред Т. П. Курилко

Корректор Т. А. Уманец

1Лзд. № 261 Заказ 604/3 Тираж 473 Подписное

ЦНИИПИ Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва, >К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Работает устройство следующим образом.

В состоянии покоя нагрузка от скользящей опалубки 18 передается на П-образные рамы

12, и затем на пластину 7,и сердечник 1 устройства. Верхний и нижний зажимы передают нагрузку на стержень 4, закрепленный в бетоне нижележащей части стены. Указанные зажимы одностороннего действия и находятся в зацеплении со стер>кием только при действии нагрузки сверху вниз. При поступлении тока в обмотку электромагнита сердечник 1 намагничивается и притягивает пластину 7, которая увлекает за собой П-образную раму

12 с опалубкой. Пружина 14 при этом сжимается. После того, как пластина 7 приходит в соприкосновение с сердечником, обмотка электромагнита обесточивается (что может быть легко автоматизировано), и электромагнит под действием пружины 14 поднимается на,высоту, равную величине зазора 10. Верхний зажим не препятствует перемещению снизу вверх.

Цикл повторяется в той же последовательности. Учитывая, что развиваемое электромагнитным устройством тяговое усилие находится в квадратичной зависимости от величины воздушного зазора 10, последняя может регулироваться путем завинчивания илн отпускания болтов 8. Это дает возмо>кпость выбирать оптимальный рабо пш режим в зависимости от нагрузки, приходящейся на каждое такое устройство в системе, и от возможностей питания системы электроэнергией. Ьлагодаря указанной особенности возможна работа устройства при небольших зазорах (порядка 3—

4 л и) на экономичных режимах. При этом скорость подъема может превышать таковую при использовании гидродомкратов.

Предмет изобретения

Устройство для вертикального подъема

15 скользящей опалубки при возведении монолитных бетонных сооружений, включающее опорный стержень, свободно продетый через

П-образную жестко соединенную с щитами опалубки раму, и механизм подъема с фикси20 рующими его зажимами, отличаюшееся тем, что, с целью обеспечения равномерного подъема опалубки, механизм подъема выполнен с располо>кенным концснтрично с опорным стержнем электромагнитом, сердечник которо25 го установлен с возмо>кностью взаимодействия со свооодно подвешенной к ему подпружиненной планкой, соединенной с П-образной рамой.
