Реферат

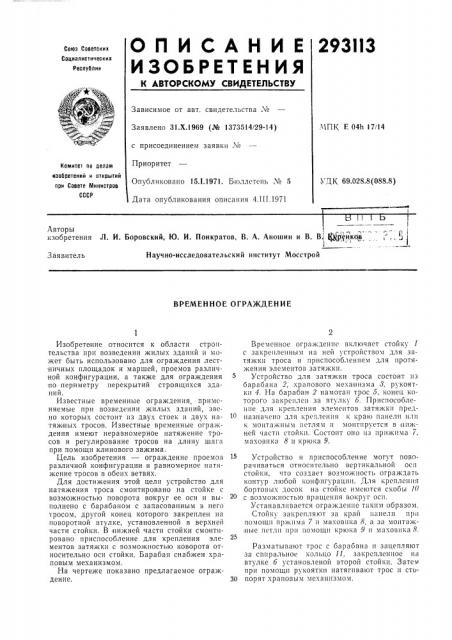

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

293II3

Союз Советсних

Социалистических

Республин

Зависимое от авт. свидетельства №

Заявлено 31.Х.1969 (№ 1373514/29-14) МПК E 04h 17/14 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 15.1.1971. Бюллетень ¹ 5

Дата опубликования описания 4.III.1971

УДК 69.028.8 (088.8) 1

Л, И. Боровский, Ю. И. Понкратов, В. А. Аношин и В. В.; :ффеккор

Научно-исследовательский институт Мосстрой

Авторы изобретения

Заявитель

ВРЕМЕННОЕ ОГРАЖДЕНИЕ

Изобретение относится к области строительства при возведении жилых зданий и может быть использовано для ограждения лестничных площадок и маршей, проемов различной конфигурации, а также для ограждения по периметру перекрытий строящихся зданий.

Известные временные ограждения, применяемые при возведении жилых зданий, звено которых состоит из двух стоек и двух натяжных тросов. Известные временные ограждения имеют неравномерное натяжение тросов и регулирование тросов на длину шага при помощи клинового зажима.

Цель изобретения — ограждение проемов различной конфигурации и равномерное натяжение тросов в обеих ветвях.

Для достижения этой цели устройство для натяжения троса смонтировано на стойке с возможностью поворота вокруг ее оси и выполнено с барабаном с запасованным в него тросом, другой конец которого закреплен на поворотной втулке, установленной в верхней части стойки. В нижней части стойки смонтировано приспособление для крепления элементов затяжки с возможностью коворота относительно оси стойки. Барабан снабжен храповым механизмом.

На чертеже показано предлагаемое ограждение, Временное ограждение вкл|очает стойку 1 с закрепленным иа ней устройством для затяжки троса и приспособлением для протяжения элементов затяжки.

Устройство для затяжки троса состоит из барабана 2, храпового механизма 3, рукоятки 4. На барабан 2 иамотаи трос 5, конец которого закреплен за втулку 6. Приспособление для крепления элементов затяжки предназначено для крепления к краю панели или к монтажным петлим и монтируется в нижней части стойки. Состоит оно из прижима 7, маховика 8 и крюка 9.

Устройство и приспособление могут поворачиваться относительно вертикальной оси стойки, что создает возможность ограждать контур любой конфигурации. Для крепления бортовых досок на стойке имеются скобы !О с возможностью вращения вокруг оси.

Устанавливается ограждение таким образом.

Стойку закрепляют за край панели llpil помощи пржима 7 и маховика 8, à за монтажные петли ири помощи крюка 9 и маховика 8.

Разматывают трос с барабана и зацепляют за спиральное кольцо 11, закрепленное на втулке 6 установленой второй стойки. Затем при помощи рукоятки натягивают трос и сТ030 порят храповым механизмом.

293113

Предмет изобретения

Составитель 3. Зеленина

1зсдактор Э. Н. Шибаева Тсхрсд T. П. Курилко Корректор Н. Л. Бронская

Изд. ¹ 235 Заказ 444,6 Тиране 473 Подписное

ЦИИИПИ Комитета по делаи изобретений и открытии прн Совете Министров ССС1а

Москва, Ж,-35, 1 аушская наб., д. 4/5

Типография, пр. Сапунова, 2

Временное ограждение, включающее стойку с закрепленными на ней устройством для натяжения троса н приспособлением для крепления элементов затяжки, отлина ощееся тем, что, с целью ограждения проемов различной конфигурации н равномерного натяжения тросов в обеих ветвях, устройство для натяжения троса смонтировано на стойке с возможностью поворота вокруг ее оси и выполнено с имеющим барановый меканизм барабаном с запасованным в |него тросом, другой конец которого закреплен на поворотной втулке, установленной в верхней части стойки, а в нижней части ес смонтировано с возможностью поворота относительно осн приспособлениепе для крепления элеменнтов затяжки.
